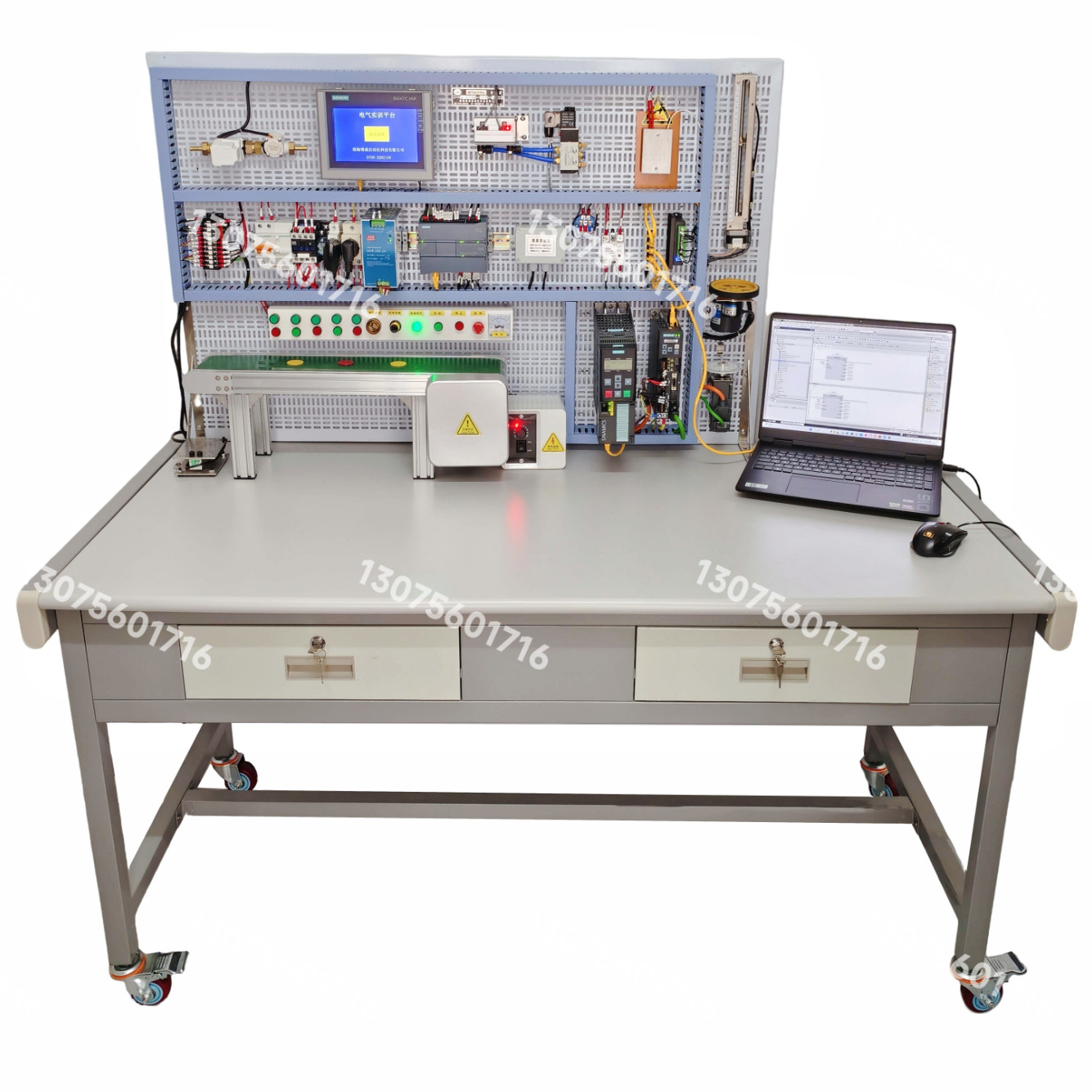

BC-121CQGP電氣實訓平 PLC試驗平臺實驗裝置

可按客戶要求定制。
本公司的PLC實訓臺 是面向自動化控制及電氣自動化等專業、電氣相關行業人員,適合大中專院校、實驗室、培訓機構及個人配備。零基礎或有電工經驗的所有人群都可以學習使用,注重培養學員的實際動手操作能力,以實踐為主并結合理論,主要實訓實用型的自動化控制技術,采用的器件和學習的功能與工廠設備實際使用的是一樣的,可以讓學員在短時間內迅速掌握這門技術并可以應用到工廠實際自動化控制工作當中,是提高自動化編程控制技術的好幫手。
詳細配置明細說明如下:
1200 PLC、彩色觸摸屏、PLC編程電纜、觸摸屏與PLC通訊電纜、開關電源、漏電開關、絲桿滑臺及刻度尺、接近開關、溫度傳感器、變送器、干燒型電加熱器、固態繼電器、G120變頻器、三相電機、旋轉編碼器、傳動輪、電機與編碼器支架、稱重傳感器、重量變送器、V90伺服驅動器、V90伺服電機、伺服接插件及電纜、刻度盤、指針、流量傳感器、流量控制閥、氣動套件、皮帶輸送機、交換機、指示燈、按鈕 、電阻、接觸器、繼電器、光電開關、電壓表、報警器、按鈕盒、接線排、線槽、卡軌、線鼻子、電線 、電源線、線號、標識、標簽、電工雜件、桌子柜子、萬能安裝網板、PLC和觸摸屏的編程軟件、圖紙、程序、軟件光盤視頻資料、學習指導技術支持質保期3年。
要求
1 采用原裝西門子CPU 1214 DC/DC/DC,尺寸 W x H x D(mm)110 x 100 x 75mm,重量415 g,布爾運算執行速度0.08μs/ 指令,移動字執行速度1.7μs/ 指令,14 點輸入 /10 點輸出,高速計數器,共 6 個 單相:3 個 100 kHz 以及 3 個 30 kHz 的時鐘頻率;正交相位:3 個 80 kHz 以及 3 個 20 kHz 的時鐘頻率,脈沖輸出最多可以組態 4 個脈沖發生器,以太網口1個 。
2 采用原裝西門子觸摸屏,4.3英寸觸摸屏 + 按鍵,顯示屏TFT 真彩液晶屏,64K 色,分辨率(寬 x 高,像素)480 x 272,功能按鍵(可編程)4個,用戶內存10 MB,變量800,畫面數100,PROFINET以太網口1個.
3 變頻器定長控制:變頻器、交流電機、旋轉編碼器、傳動輪、交流電機與編碼器安裝在同一個不銹鋼支架上, 組成定長閉環控制。
4 電加熱器:采用干燒型的,不能用燒水式的加熱方式。干燒式鋁制加熱塊80X55X20MM,固定在實訓臺里面加熱。電壓220V, 功率100W,耐壓值:1800V/S。絕緣值:200MΩ。電加熱器帶有耐高溫隔熱板,間隔20mm,整個可固定在網板上面。
5 西門子伺服系統1套:伺服系統采用西門子原裝SINAMICS V90伺服驅動器,以太網PN控制方式,INPUT:1AC/3AC 200-240V,2.5A/1.5A,50/60HZ,OUTPUT:3AC 0-input V, 1,2A, 0-330HZ。西門子原裝SINAMICS V90伺服電機,0.32Nm, 1,2A,3000r/min, IP65, 0.6KG.
6 皮帶輸送機鋁合金型材框架,皮帶長600mm, 寬度100mm,輸送皮帶顏色為綠色或黑色,電機防護罩為黑色, 配單相電機40W,減速比 30左右,配有調速器可調節皮帶輸送的速度,也可以接變頻器用變頻器控制。
7 變頻器:西門子G120變頻器,以太網PN控制方式,功率0.55KW,輸入電壓220V
8 觸摸屏與PLC與電腦可以全部用網線聯網通訊,配交換機 5口,100M。
9 按鈕盒尺寸60X60X490mm,上面可布置有聲光報警器、光電開關、指示燈、啟動按鈕、停止按鈕、急停按鈕、電壓表
10 PLC實訓臺子:桌子鐵質噴塑結構,桌面是木板包皮,帶2抽屜帶移動輪子等,外形尺寸:≤1600mm×700mm×1580mm(加網板的高度)左右。萬能安裝網板:尺寸1200X750mm, 1.7mm厚板高強度鋼板,四周折彎兩道20mm,不易變形!外面噴塑白色,沖三橫二豎長孔,孔是長孔尺寸5X15mm,配有快速拆裝的膨脹塑料座和螺絲。帶2支不銹鋼安裝支架。
11 PLC實訓臺必須帶有配套的電氣圖紙和配套的程序,

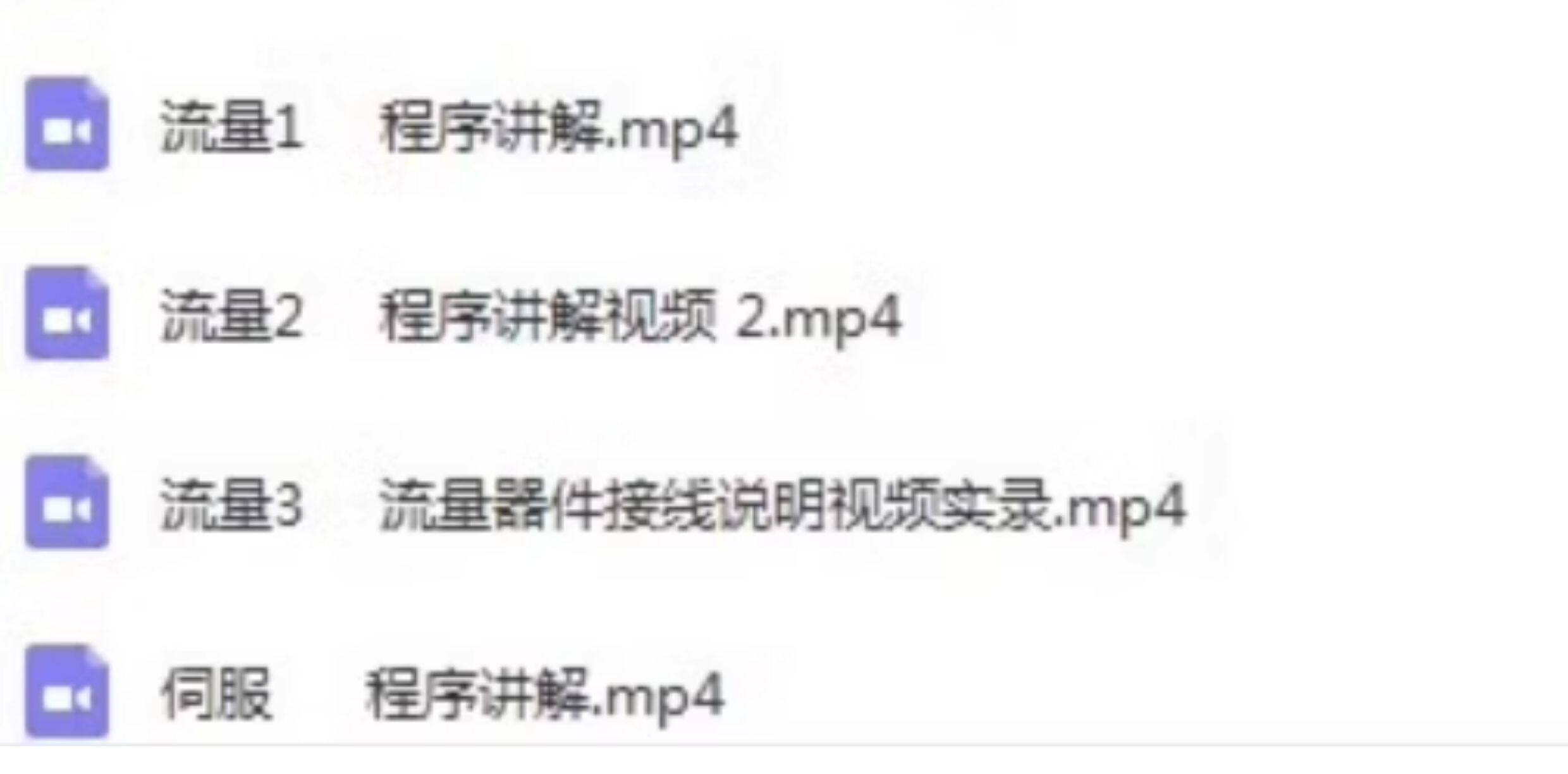

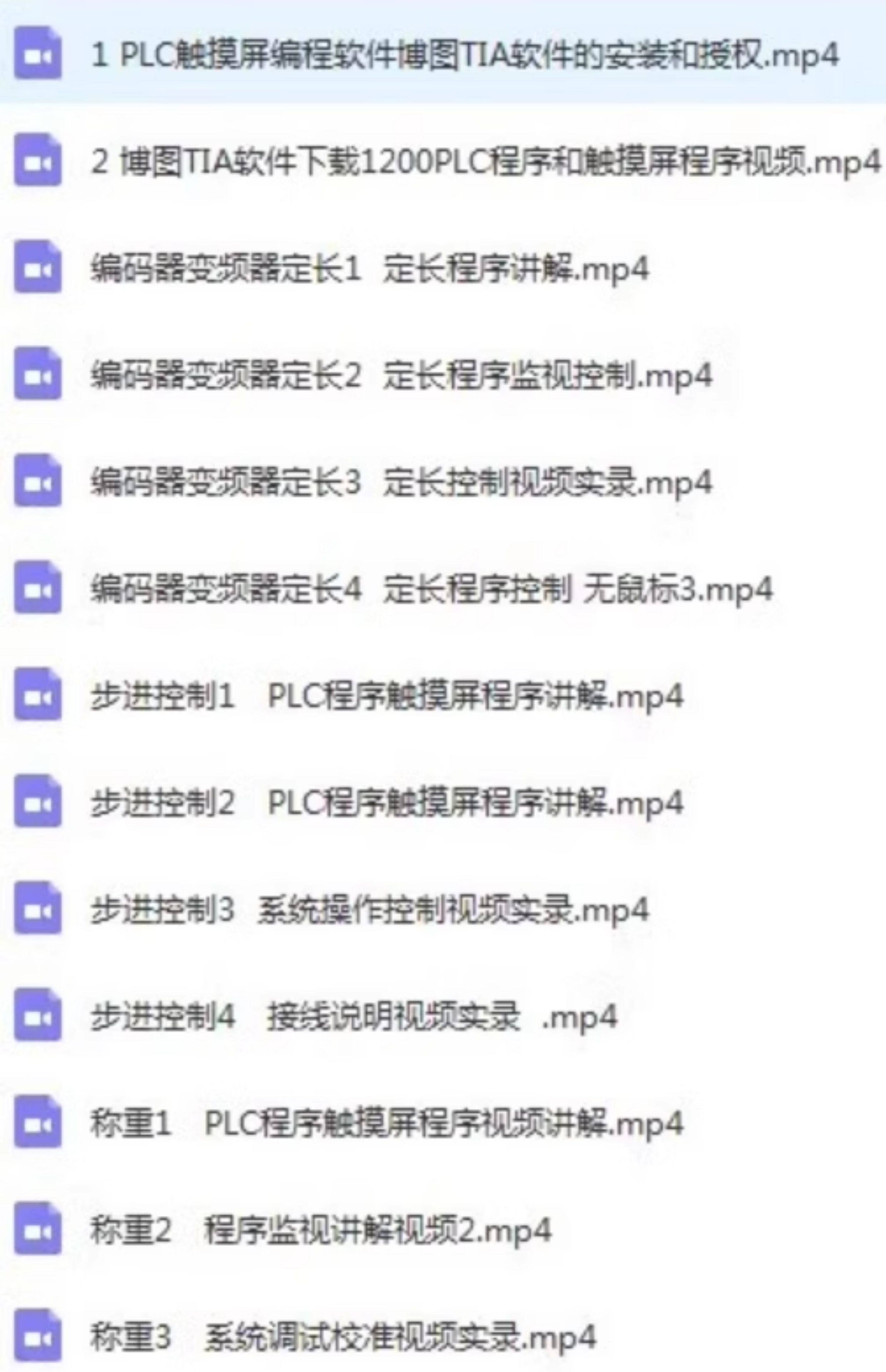

12 帶有與PLC實訓臺配套實物的PLC程序例子的高清視頻講解,必須是廠家自已錄制的視頻教程 , 內容至少包含:PLC觸摸屏編程軟件博圖TIA軟件的安裝和授權視頻教程、博圖TIA軟件下載1200PLC程序和觸摸屏程序視頻、編碼器變頻器定長控制程序講解視頻、編碼器變頻器定長程序監視控制視頻、編碼器變頻器定長控制視頻實錄視頻、步進控制PLC程序觸摸屏程序講解視頻、步進控制操作控制實錄視頻、步進控制接線說明實錄視頻、稱重 PLC程序觸摸屏程序講解視頻、稱重程序監視講解視頻、稱重系統調試校準實錄視頻、流量程序講解視頻、流量接線實錄視頻、伺服控制程序講解視頻、伺服運行參數設置實錄視頻、臺達伺服恢復出廠設置視頻、氣動程序講解視頻、氣動電磁閥原理講解視頻。以上視頻內容是打開光盤里面的百度網盤下載鏈接下載。
13 本機具有接地保護、過流過載、漏電保護功能,符合相關的國家標準。
* 14、可以做以下實驗:
PLC觸摸屏軟件的安裝
2. PLC通訊設置實驗
3. PLC程序下載實驗
4. 觸摸屏通訊設置實驗
5. 觸摸屏程序下載實驗
6. PLC輸入點位顯示實驗
7. PLC輸出點位控制實驗
8. 啟保停實驗
9. 觸摸屏上設計按鈕指示燈實驗
10.觸摸屏上設計數字輸入數字顯示實驗
11.開關量輸入輸出編程練習
12.按鈕輸入輸出與強電元件的使用實驗
13.四則運算指令,傳送,比較指令編程練習
14. 定時器實驗
15. 計數器實驗
16步進接線、細分、電流調節、脈沖指令
17. 步進電機絲桿滑臺原點搜索控制實驗
18.步進電機相對定位控制實驗
19.步進電機絕對定位控制實驗
20. 溫度檢測控制實驗
21. 模擬量編程
22. 溫度PID控制實驗
23. 觸摸屏PLC控制變頻器電機啟動停止實驗
24. 觸摸屏PLC變頻器編碼器閉環控制電機移動定位實驗
25. 流量檢測控制實驗
26. 稱物體重量實驗
27. 伺服參數設置,手動控制、位置控制、轉速控制
28. 伺服電機正反轉控制實驗
29. 伺服電機旋轉定位觸摸屏控制實驗
30. 氣缸電磁閥控制實驗
31. 氣缸磁性開關檢測實驗
32. 光電開關檢測聲光報警器實驗
33. 本地PLC與遠地PLC以太網通訊互相控制(需購買兩臺以上設備)
。。。。。。等
* 15、贈送以下軟件:

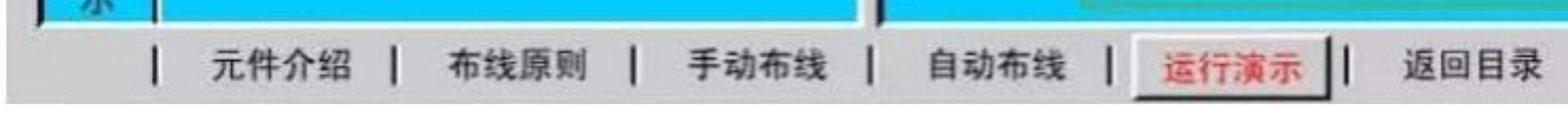

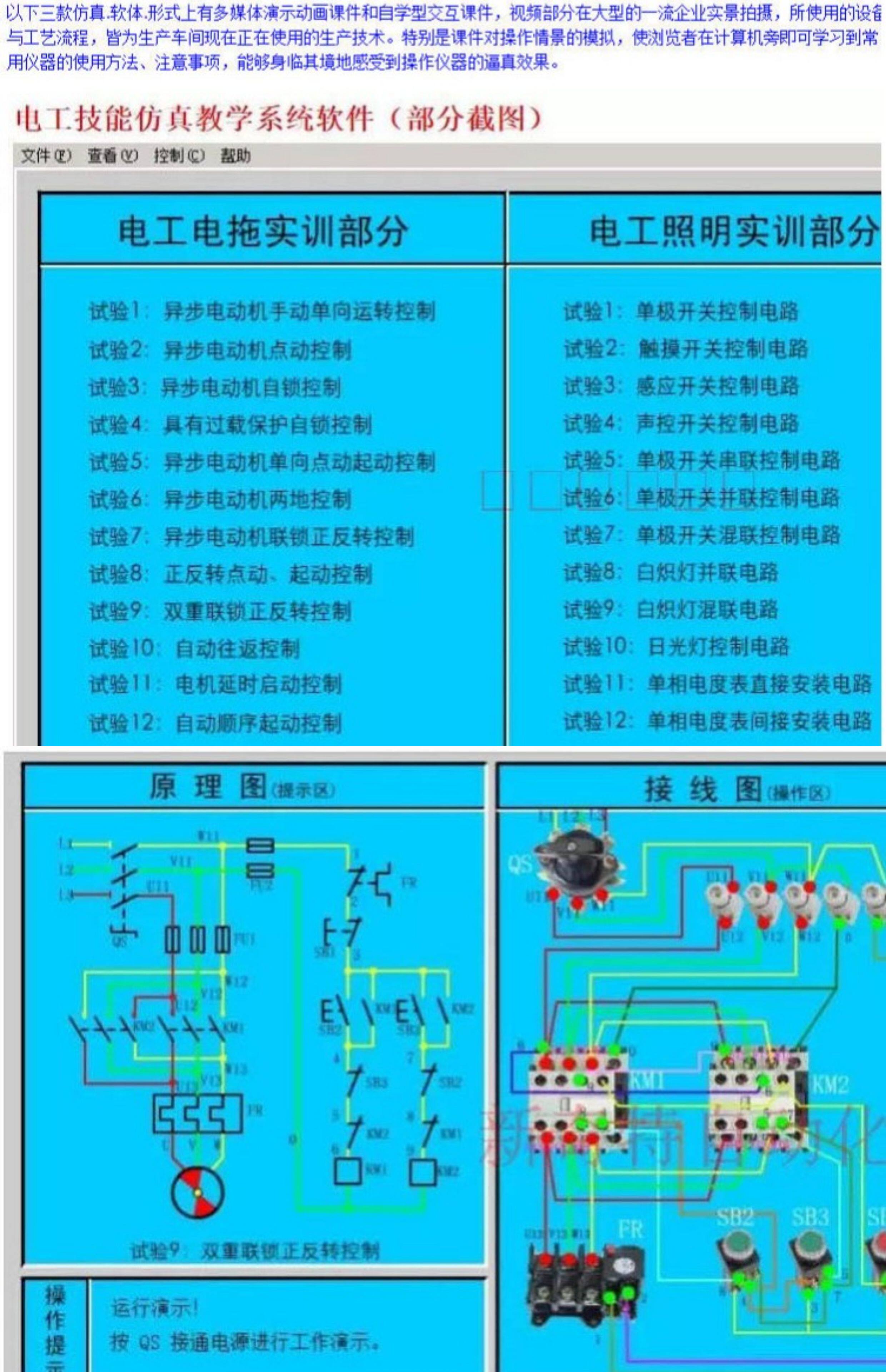

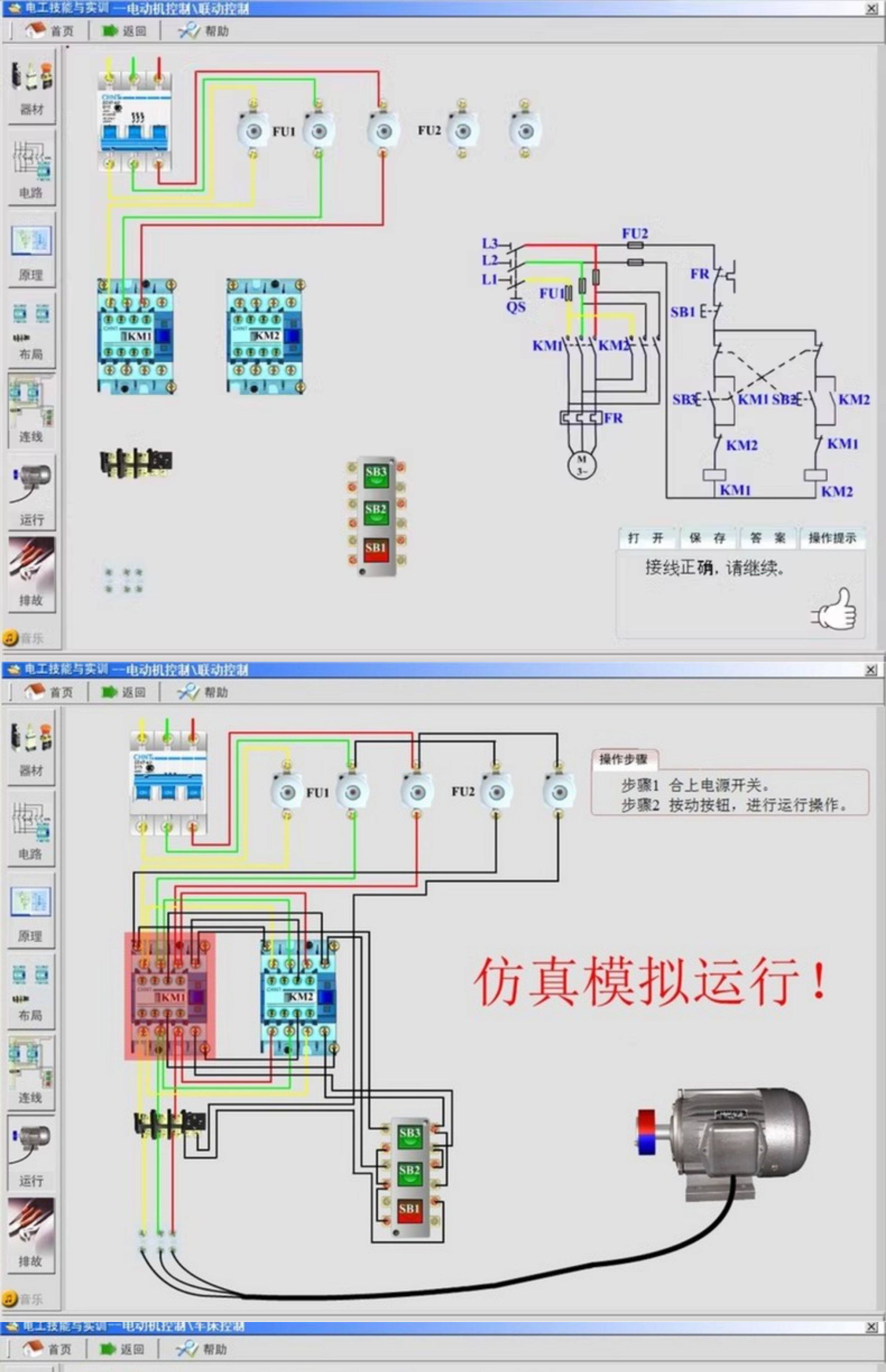

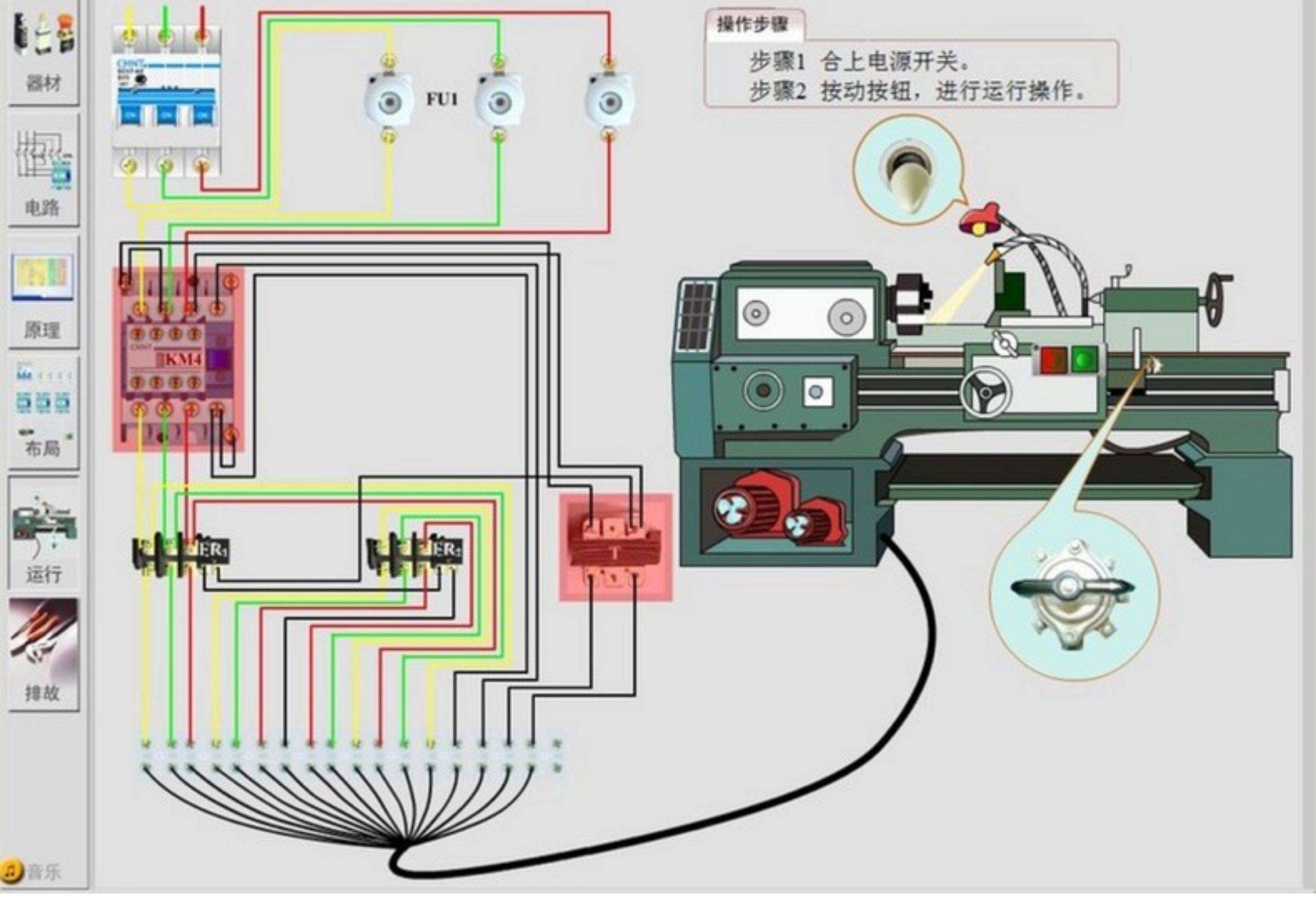

*1 、學習電工技術的電工技能與實訓仿真教學系統軟件:在軟件中可以學習:電工基本常識與操作、電工儀表、照明電路安裝、電機與變頻器、低壓電器、電工識圖。在軟件里面可以進行電動機控制的看圖接線模擬仿真包含:1.三相電機帶過載保護的運轉控制 2.三相電機聯動控制、行程控制 3.自藕降壓起動三相電機控制 4.接觸器Y/△啟動三相電機控制 5.時間繼電器Y/△啟動三相電機控制 6.三相電機機械制動控 7.三相電機反接制動控制8.三相電機能耗制動控制9.接觸器控制雙速三相電機調速控制10.電動葫蘆控制11.三相電機繞線式電動機起動控制12.C620車床電氣控制 13.M7120平面磨床控制電路14.Z535鉆床電氣控制電路15.直流電動機調速控制16.直流電動機制動控制17.直流電動機正反轉控制,可以將鼠標放到器件觸點上觀察各觸點的名稱及電路符號,將鼠標放到原理圖中器件符合上可查看器件名稱和作用,按照原理圖中給出的先后順序在實物圖形中練接導線、接線是否正確會有提示,在電腦上布局接好線后,可以在電腦上模擬運行,合上電源開關,按動按鈕進行運行操作。
*2、電工照明實訓仿真軟件:試驗1: 單極開關控制電路試驗2: 觸摸開關控制電路試驗3: 感應開關控制電路試驗4: 聲控開關控制電路試驗5: 單極開關串聯控制電路試驗6: 單極開關并聯控制電路試驗7: 單極開關混聯控制電路試驗8: 白熾燈并聯電路試驗9: 白熾燈混聯電路試驗10: 日光燈控制電路試驗11: 單相電度表直接安裝電路試驗12: 單相電度表間接安裝電路試驗, 電工電拖實訓仿真部分:試驗13: 異步電動機手動單向運轉控制試驗14: 異步電動機點動控制試驗15: 異步電動機自鎖控制試驗16: 具有過載保護自鎖控制試驗17: 異步電動機單向點動起動控制試驗18: 異步電動機兩地控制試驗19: 異步電動機聯鎖正反轉控制試驗20: 正反轉點動、起動控制試驗21: 雙重聯鎖正反轉控制試驗22: 自動往返控制試驗23: 電機延時啟動控制試驗24: 自動順序起動控制試驗

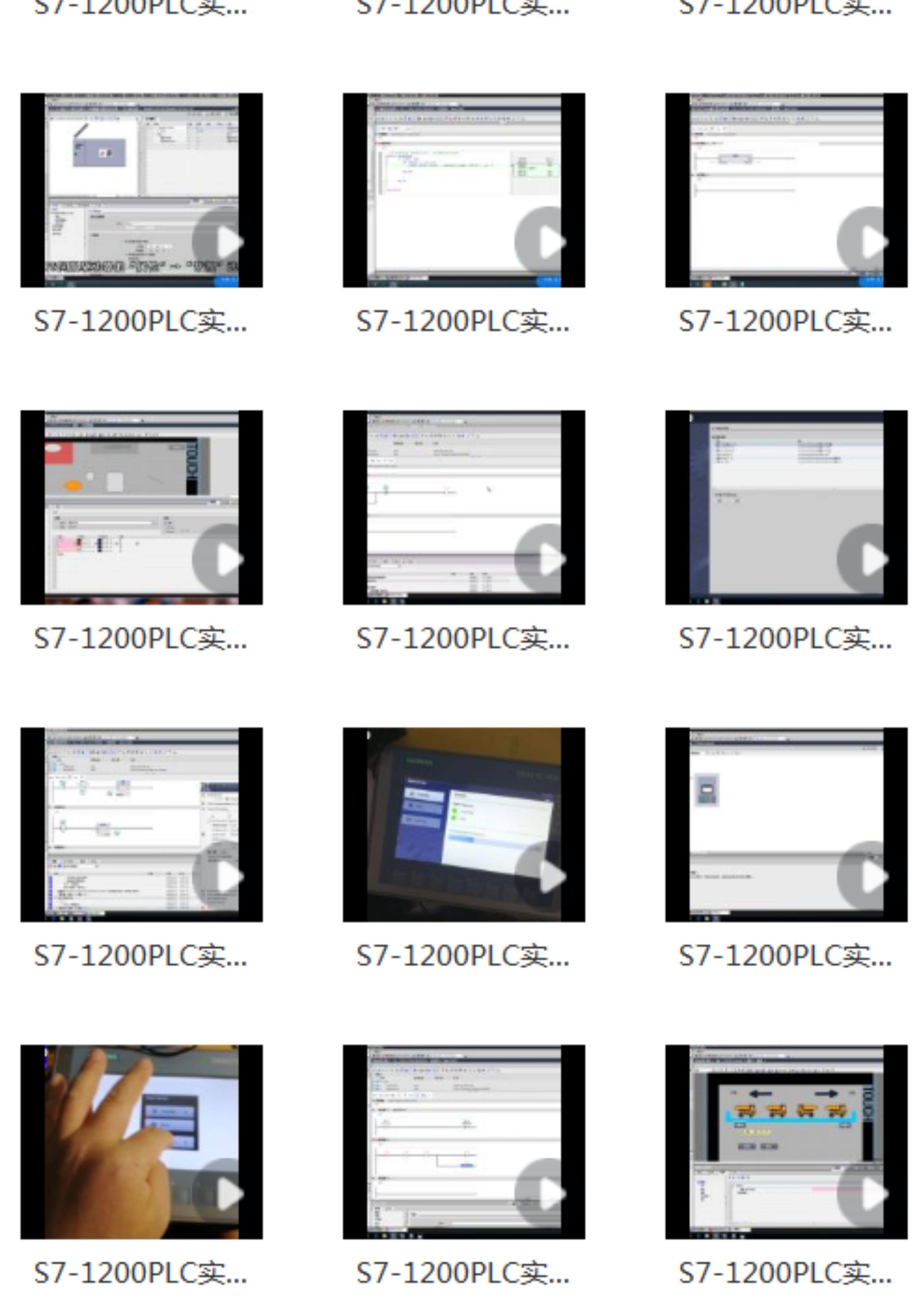

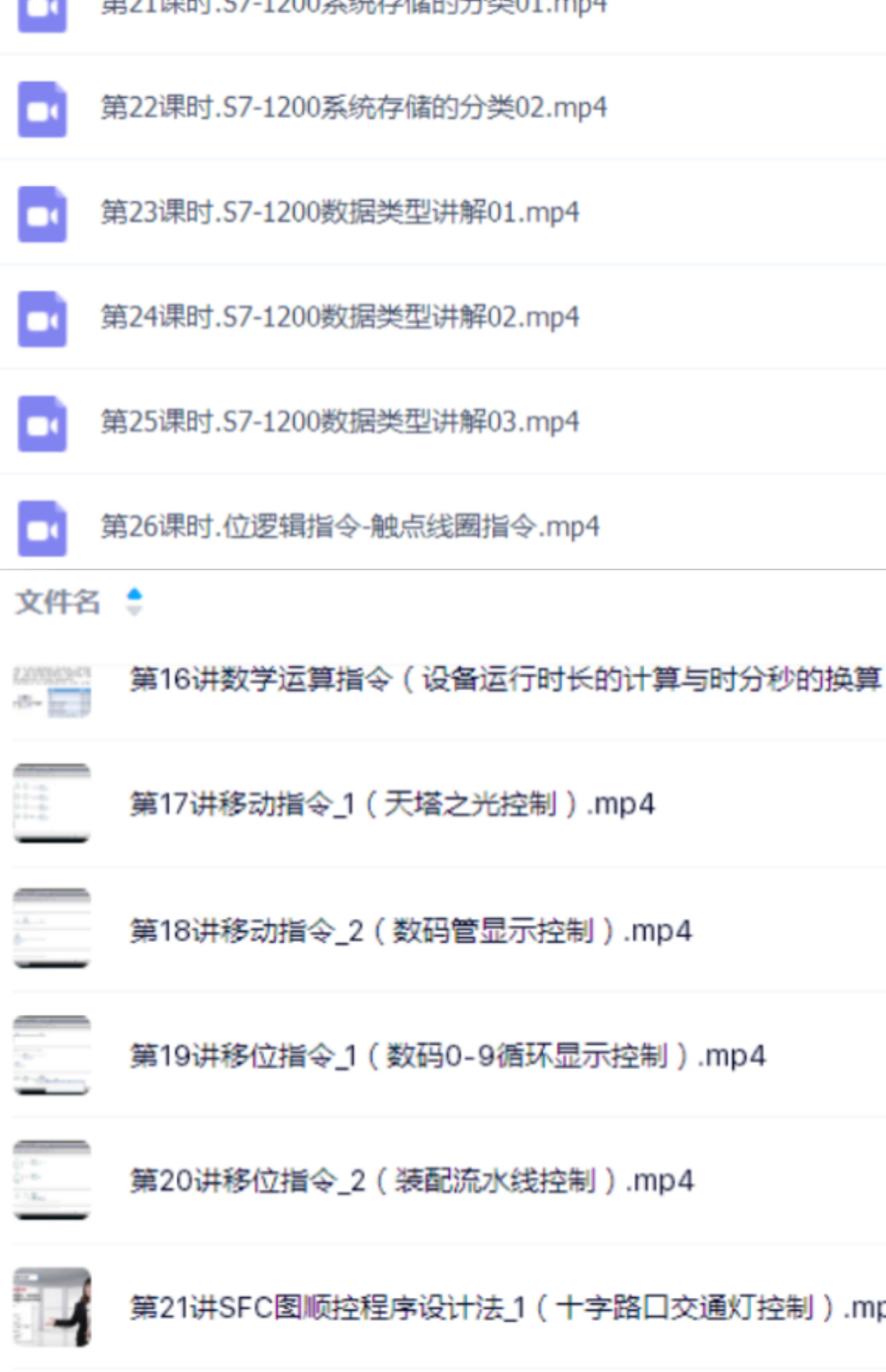

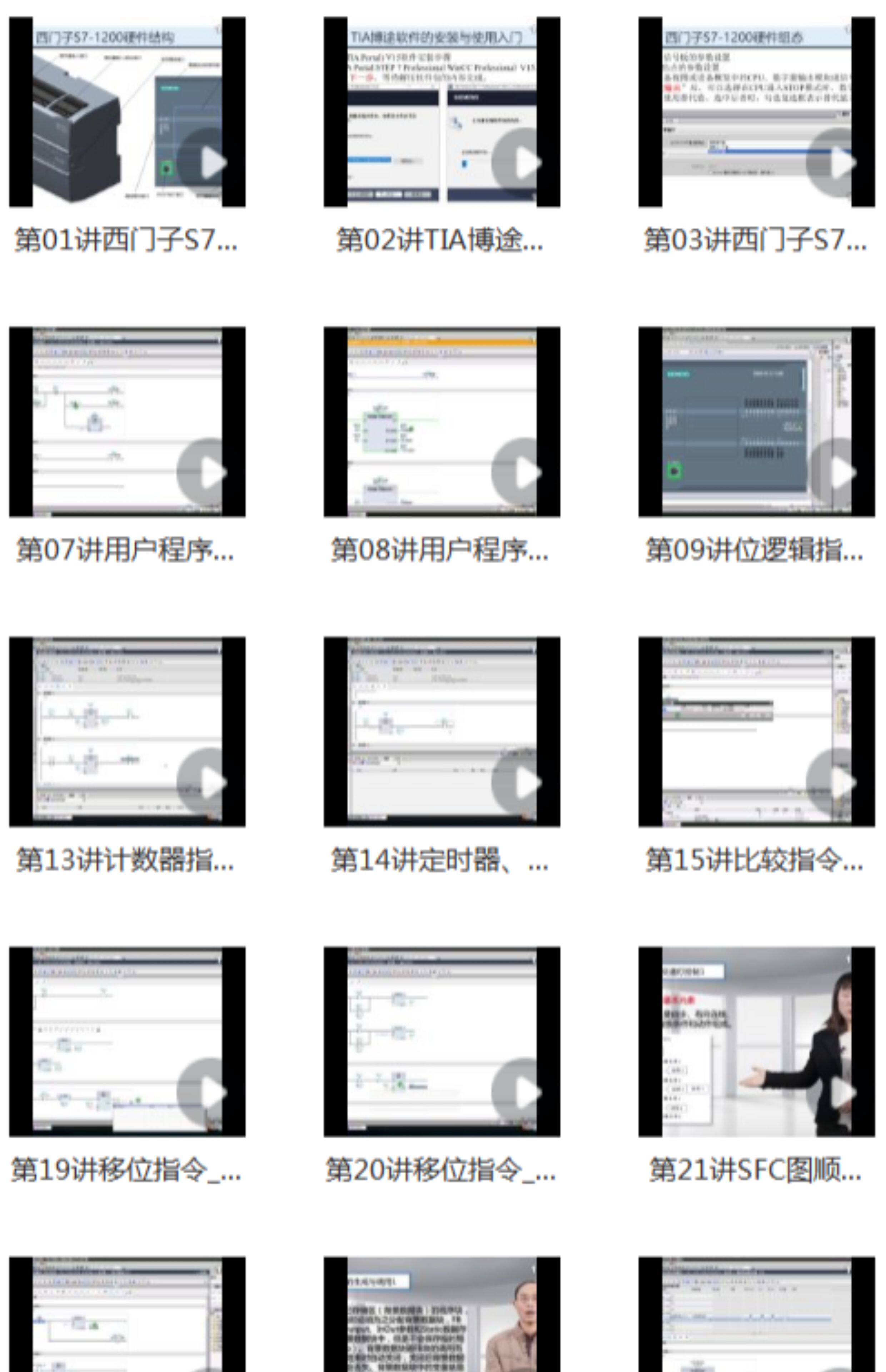

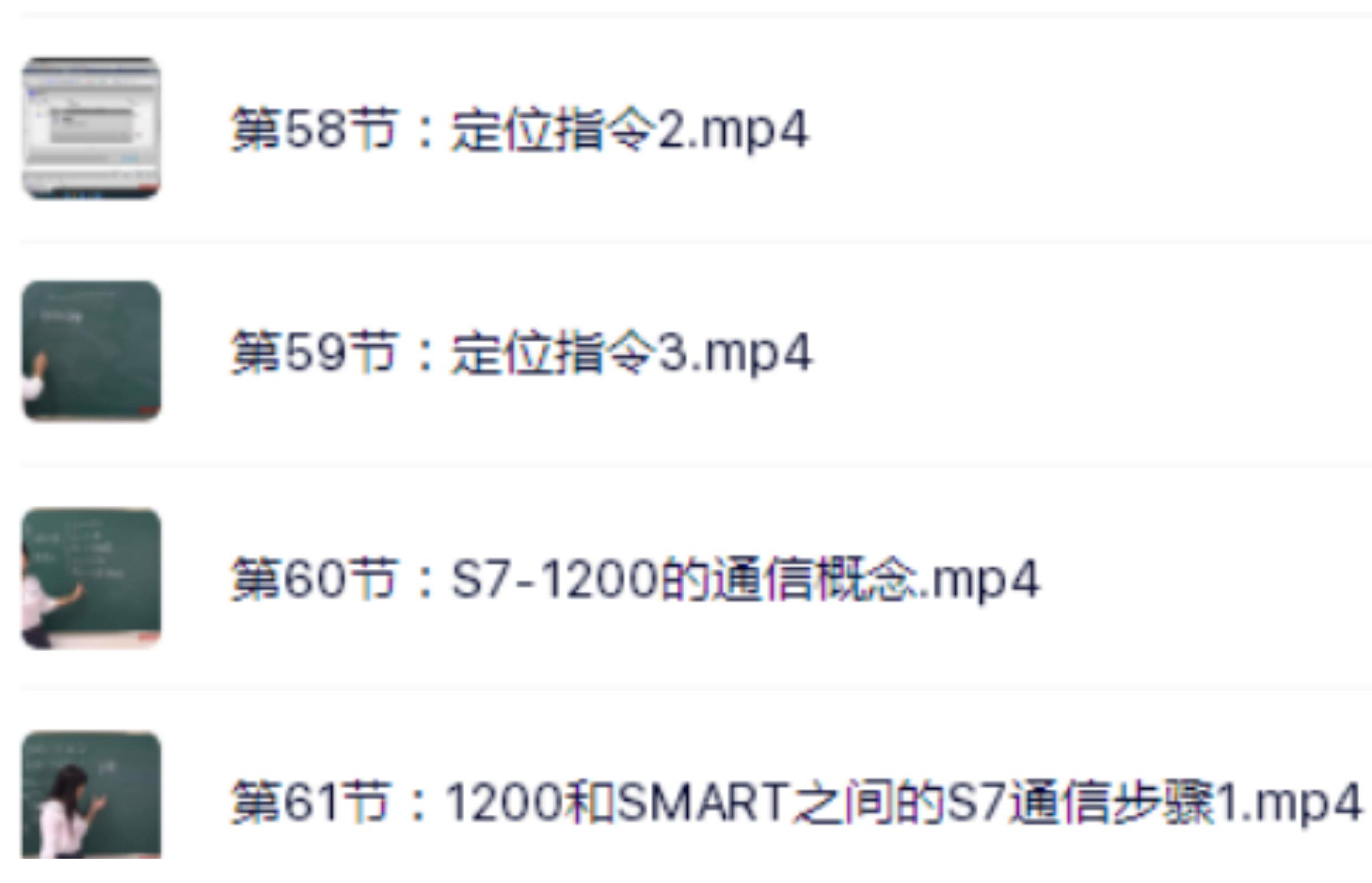

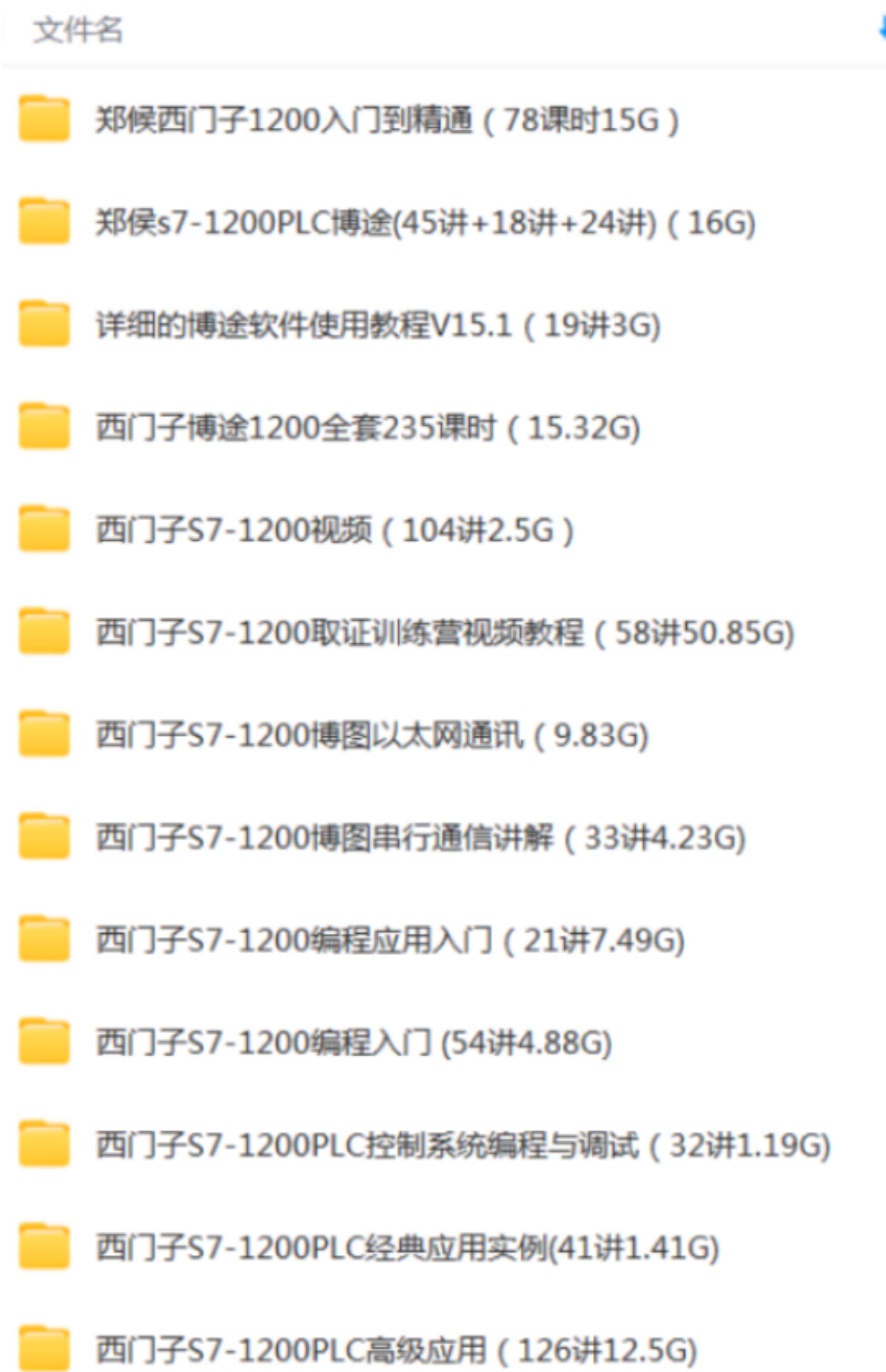

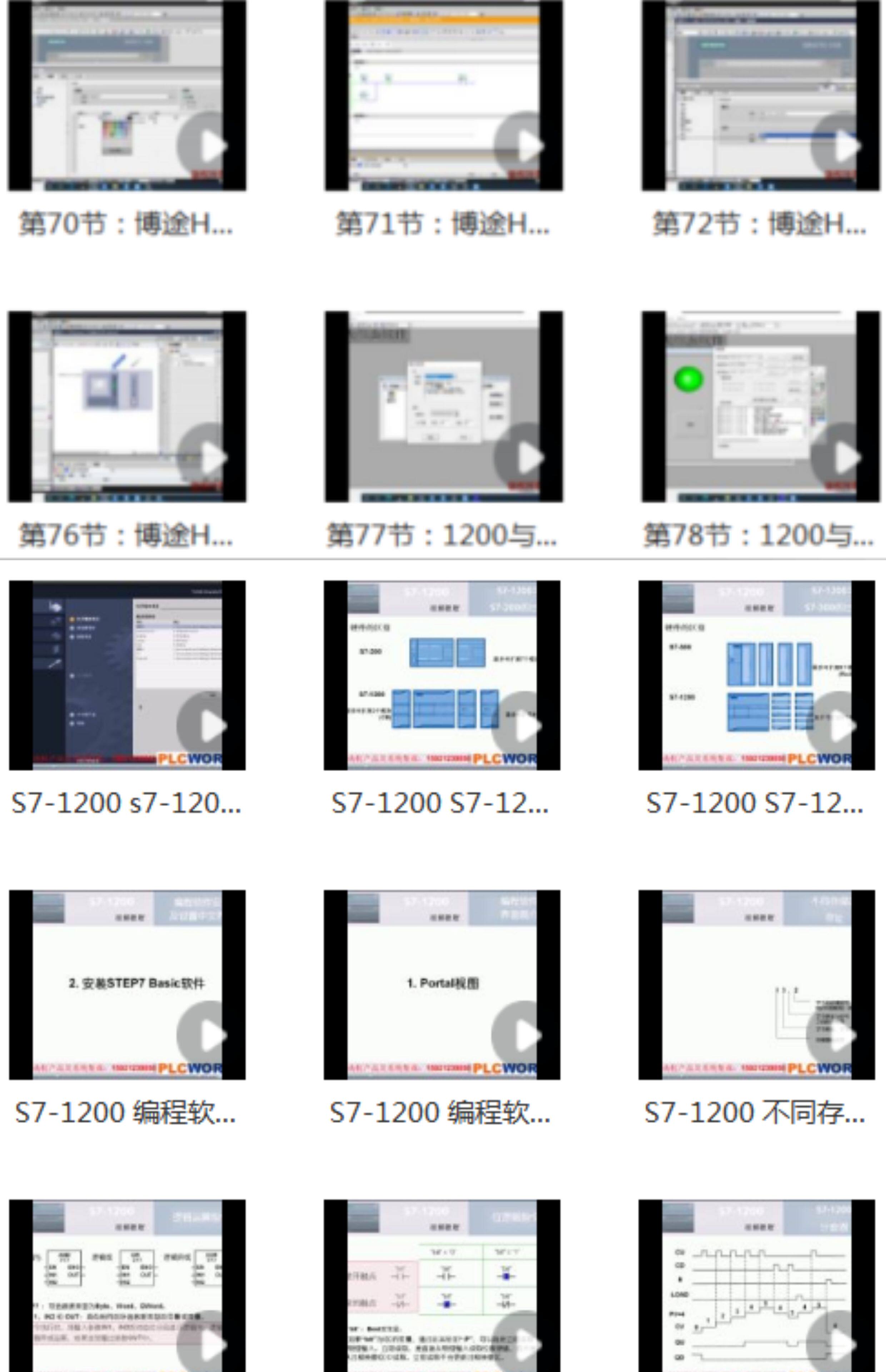

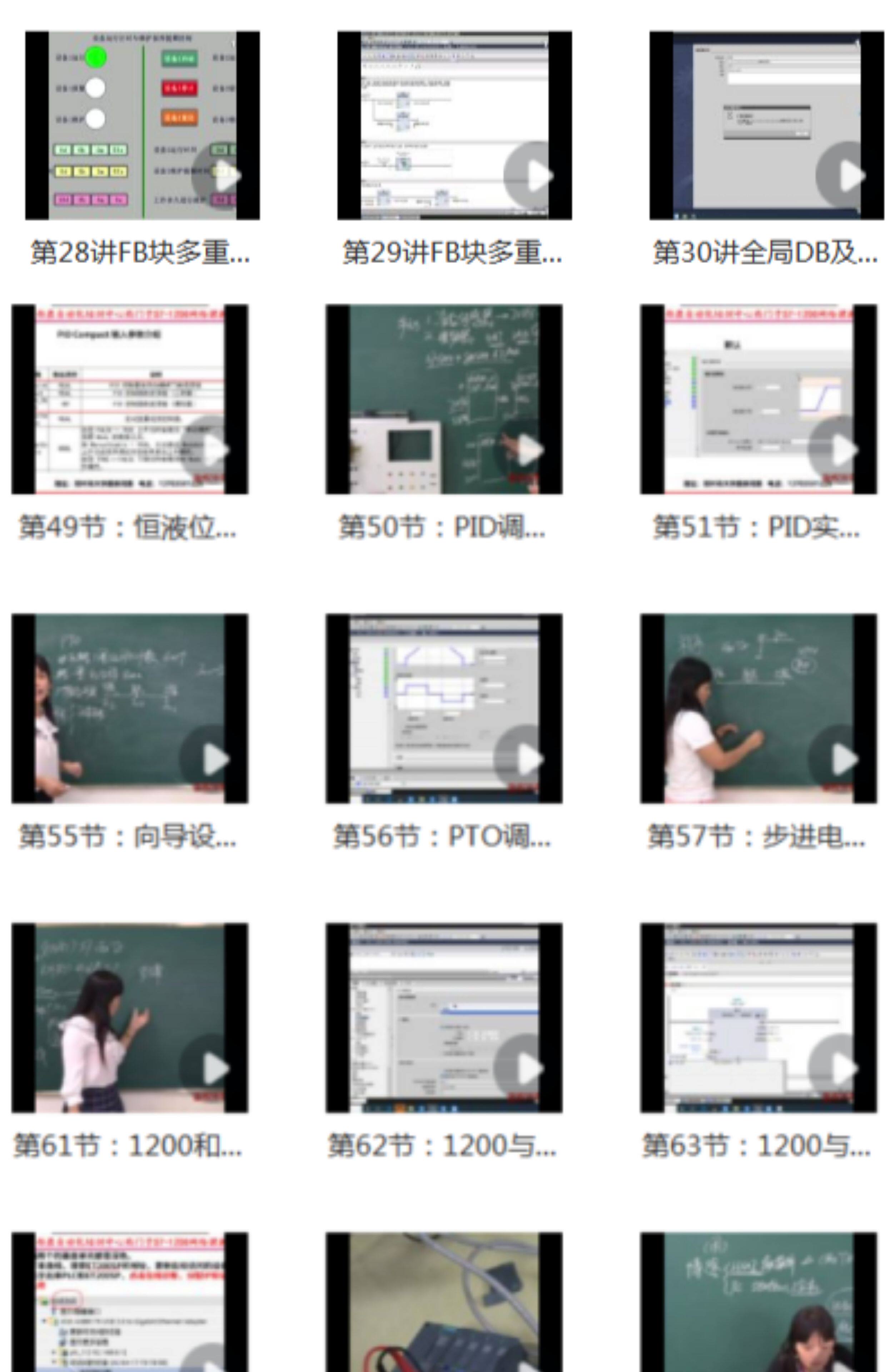

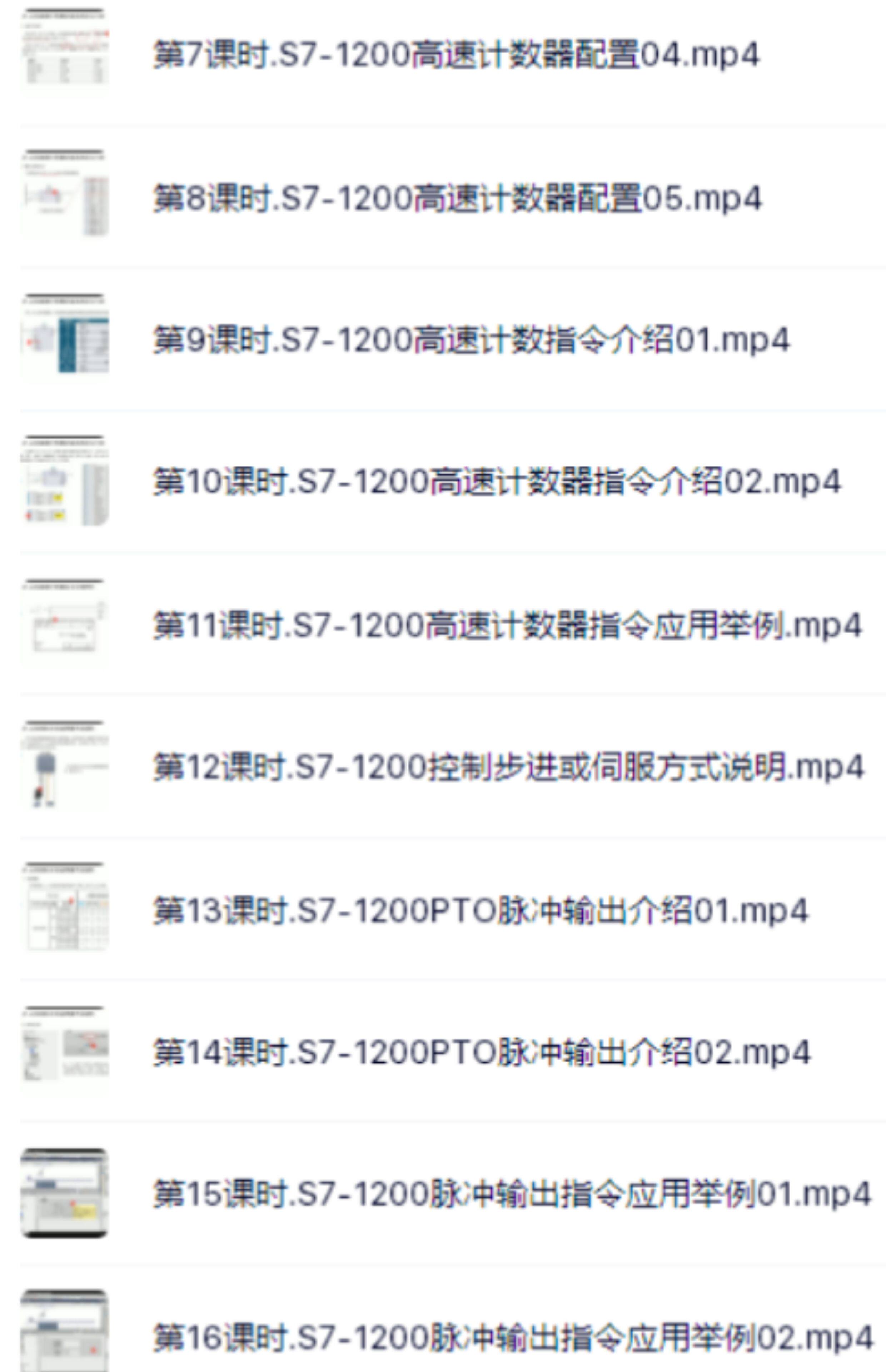

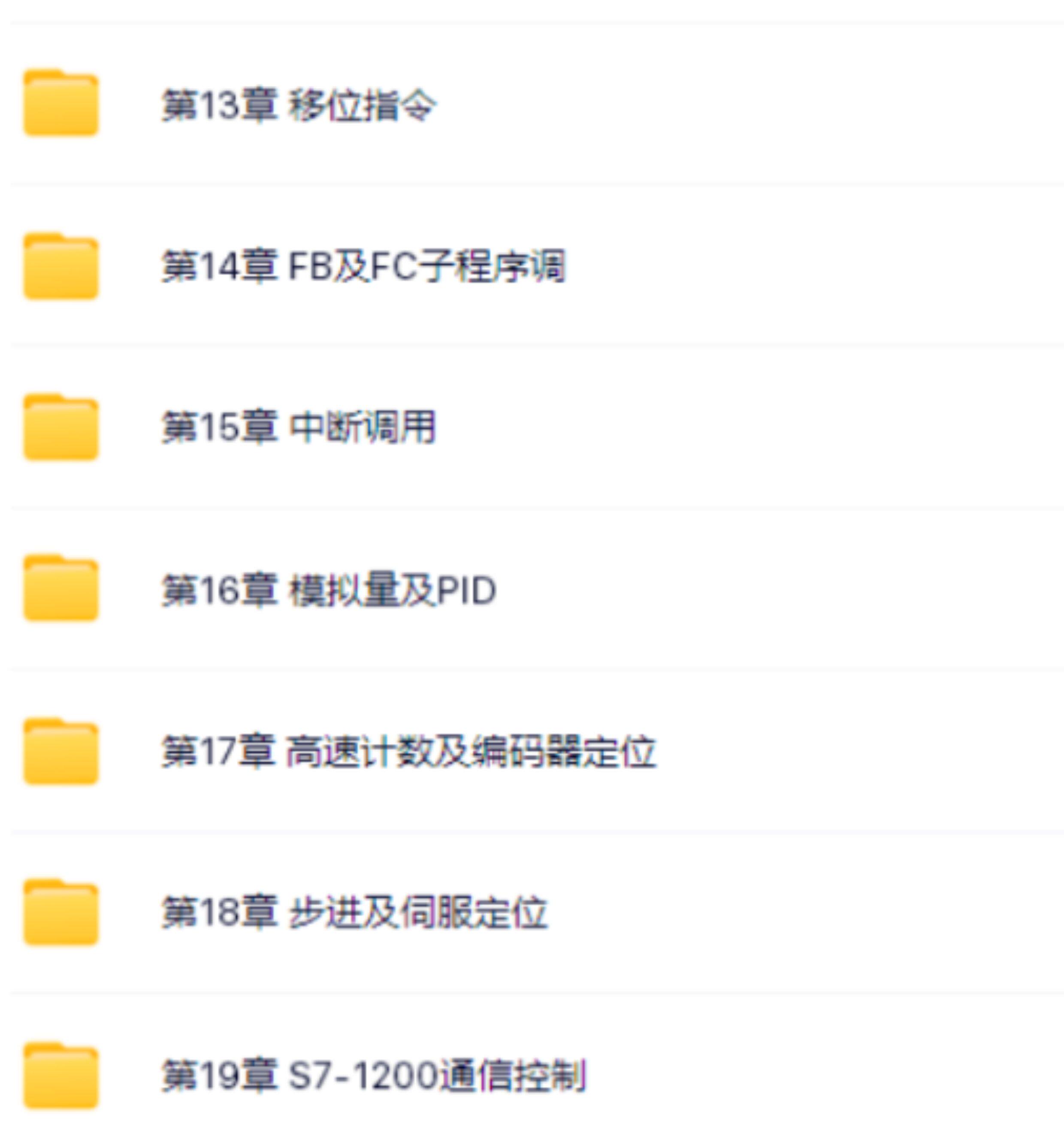

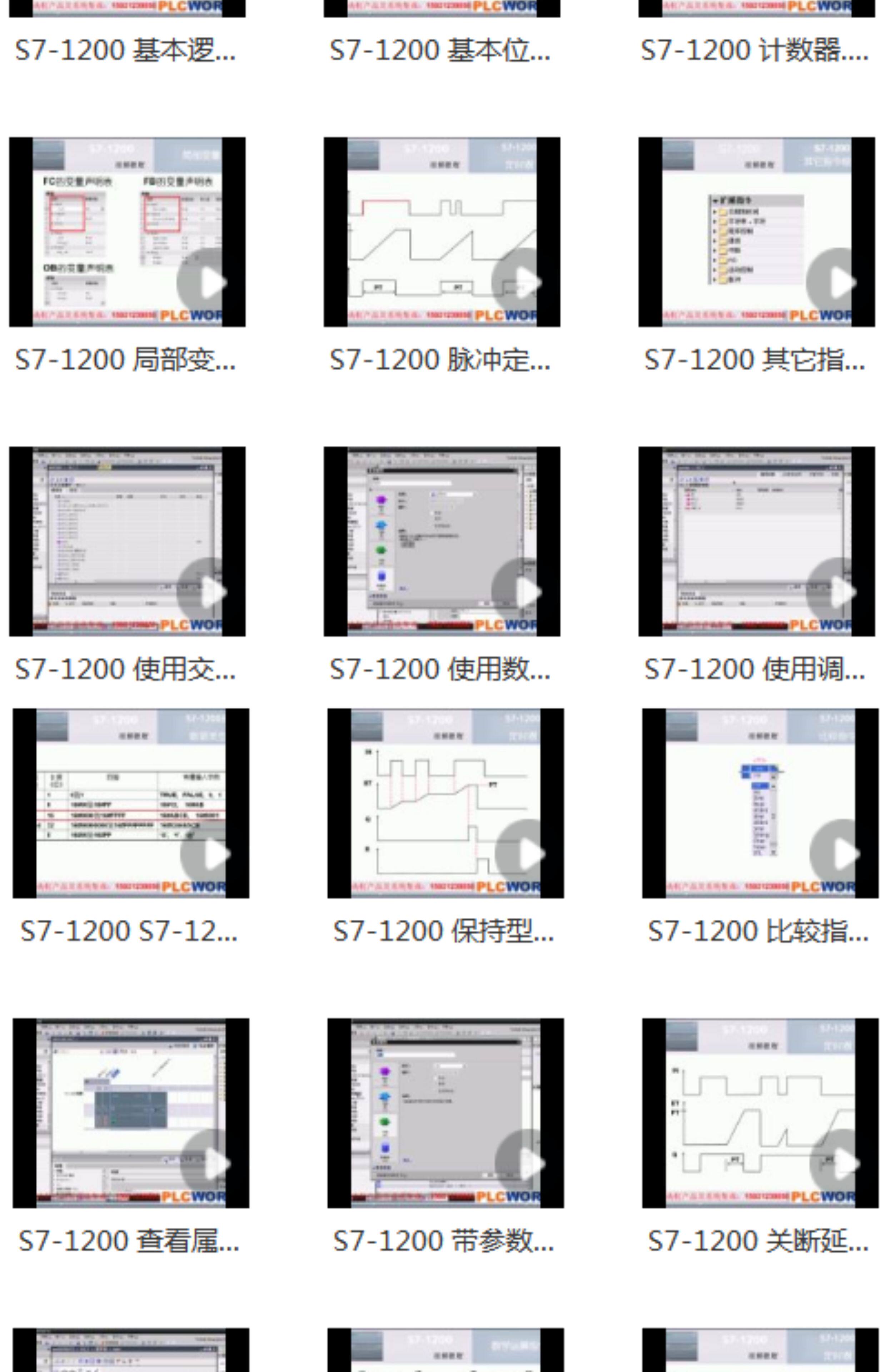

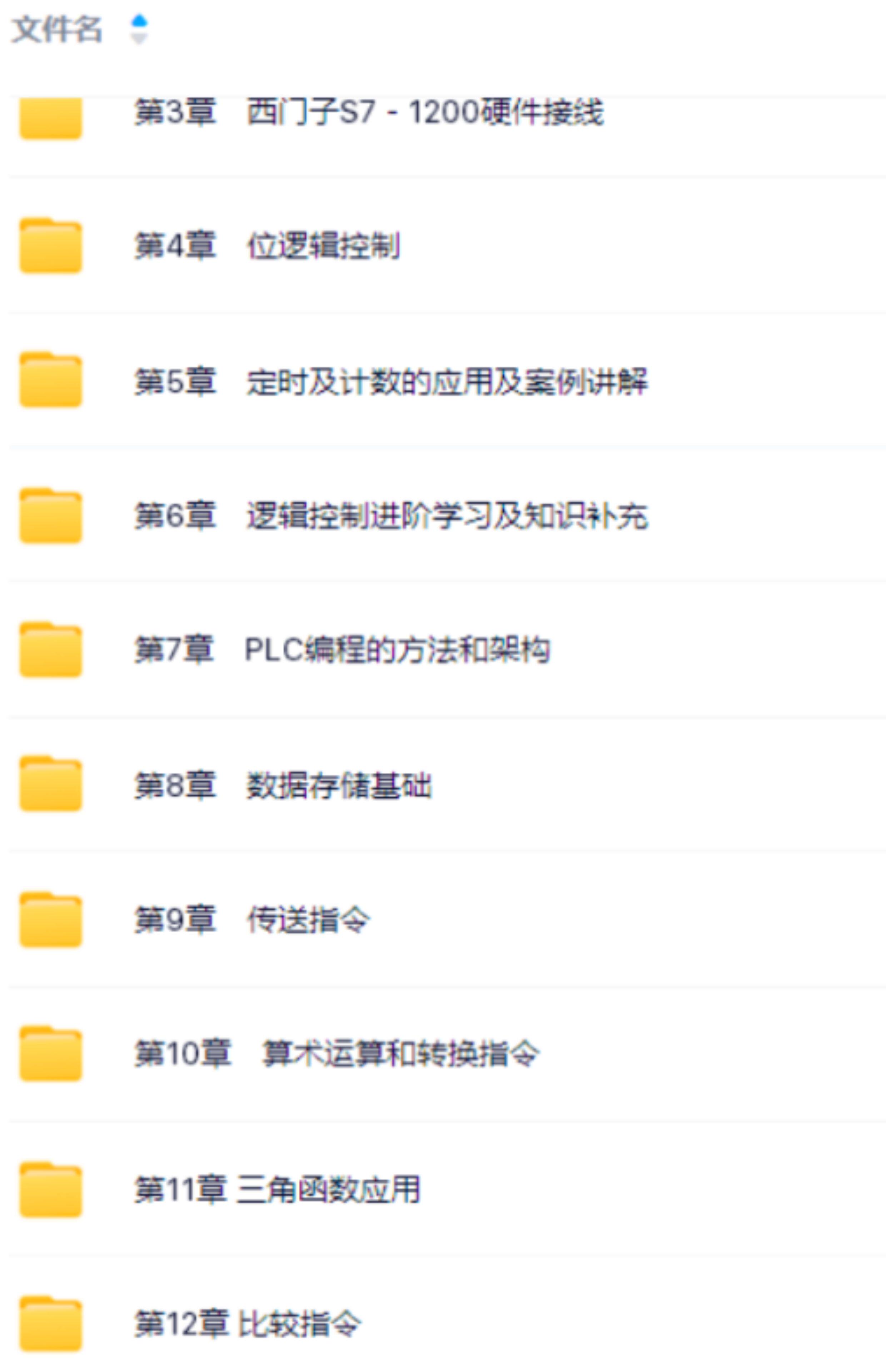

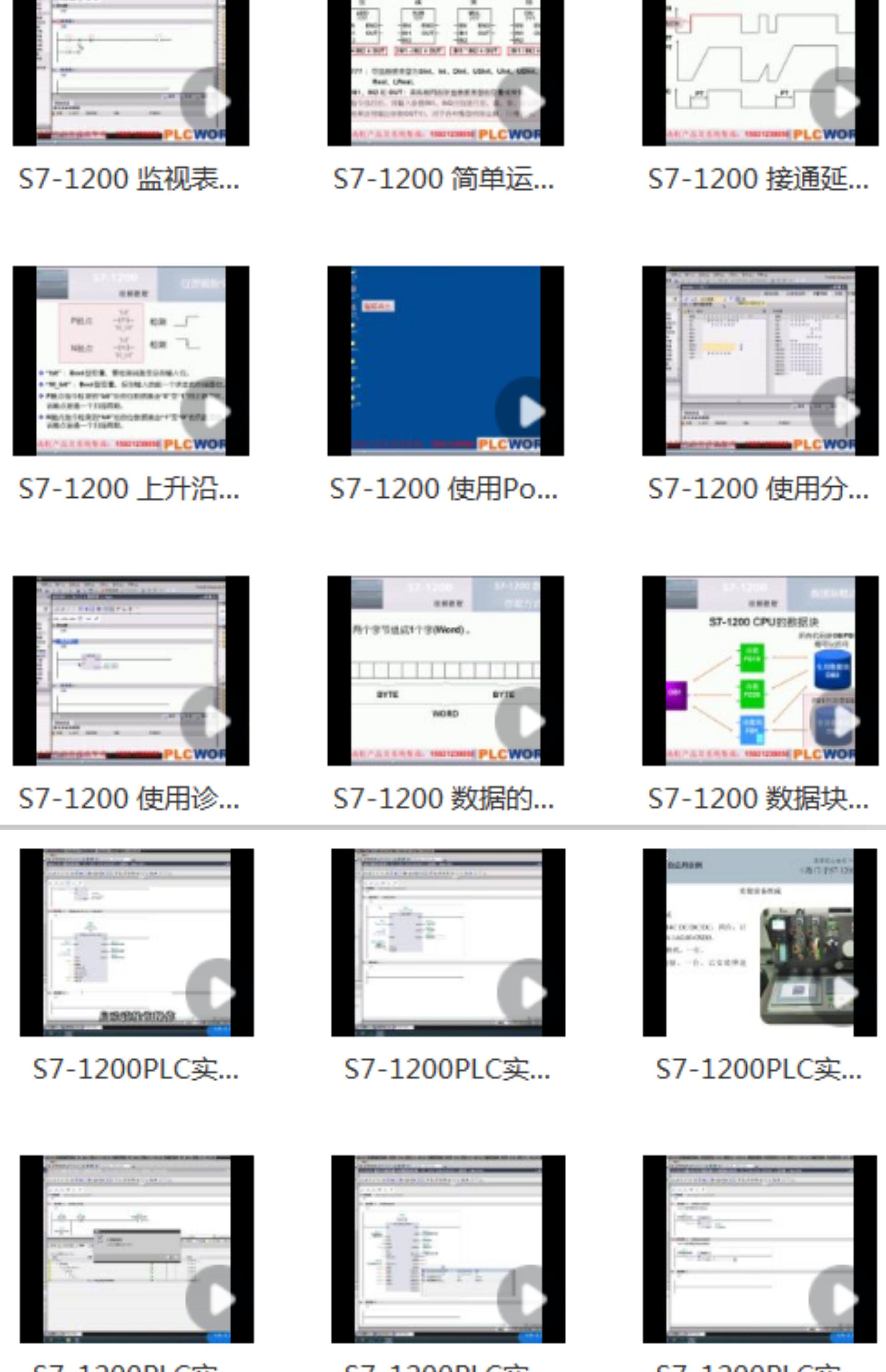

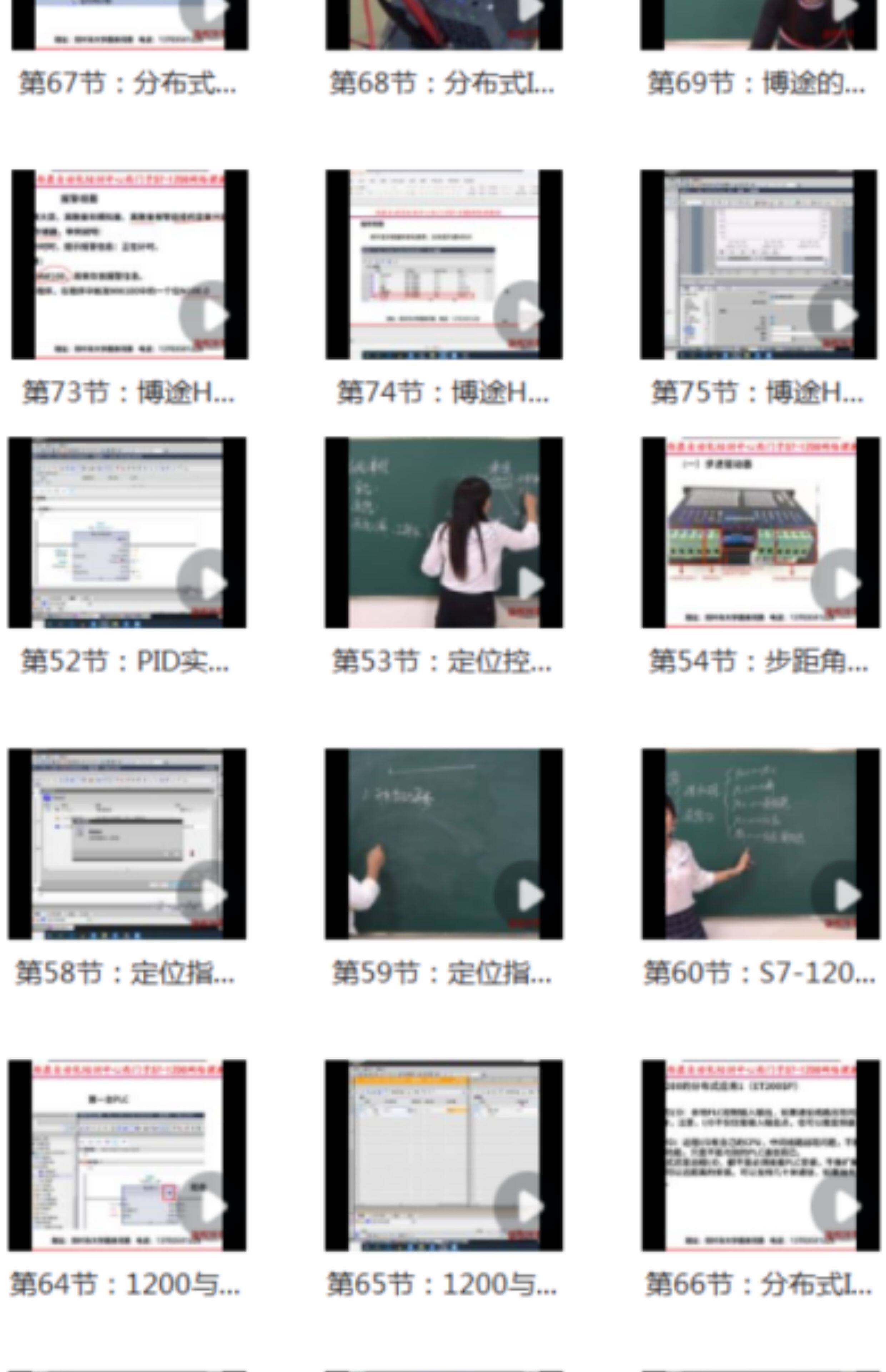

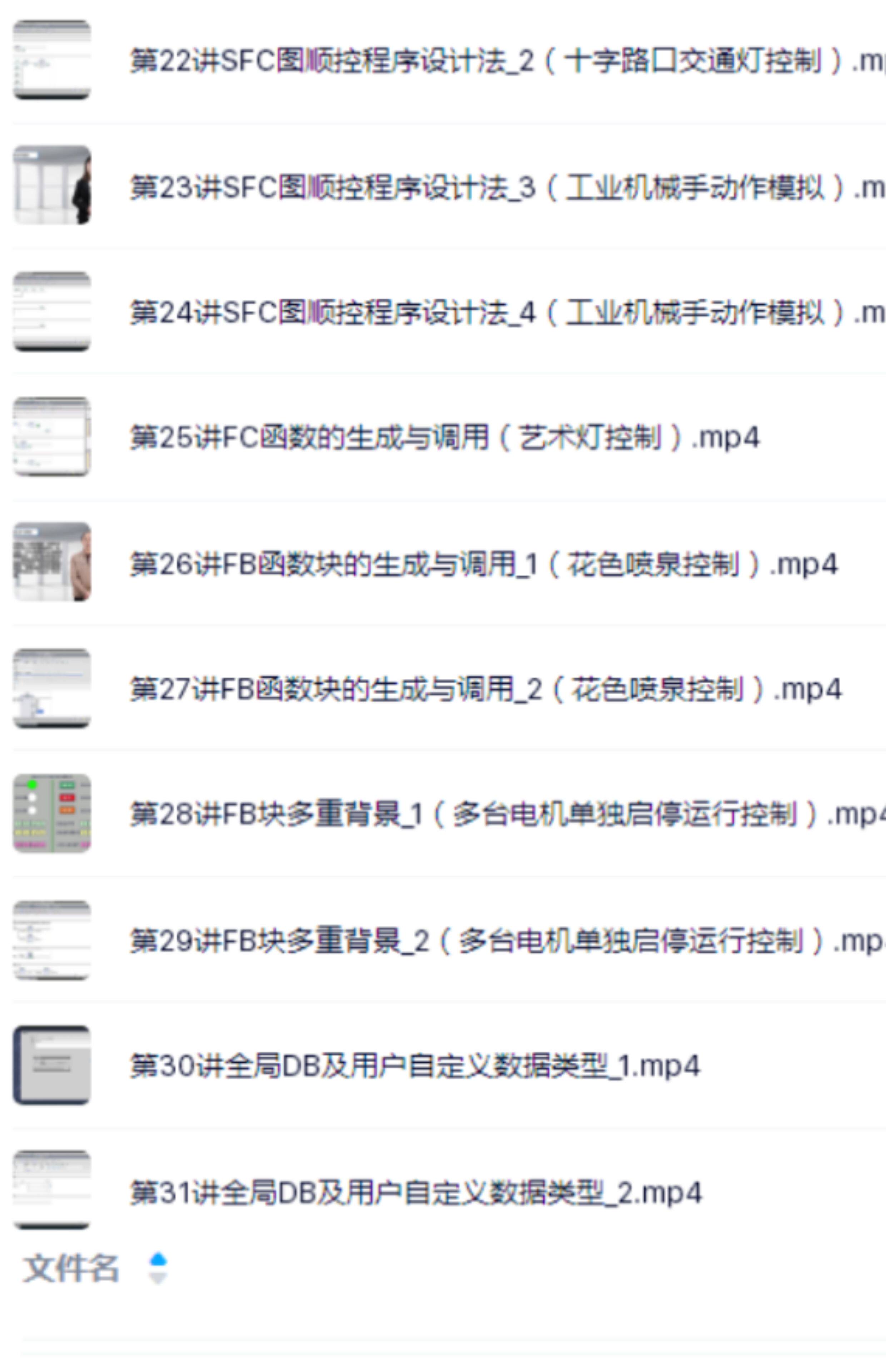

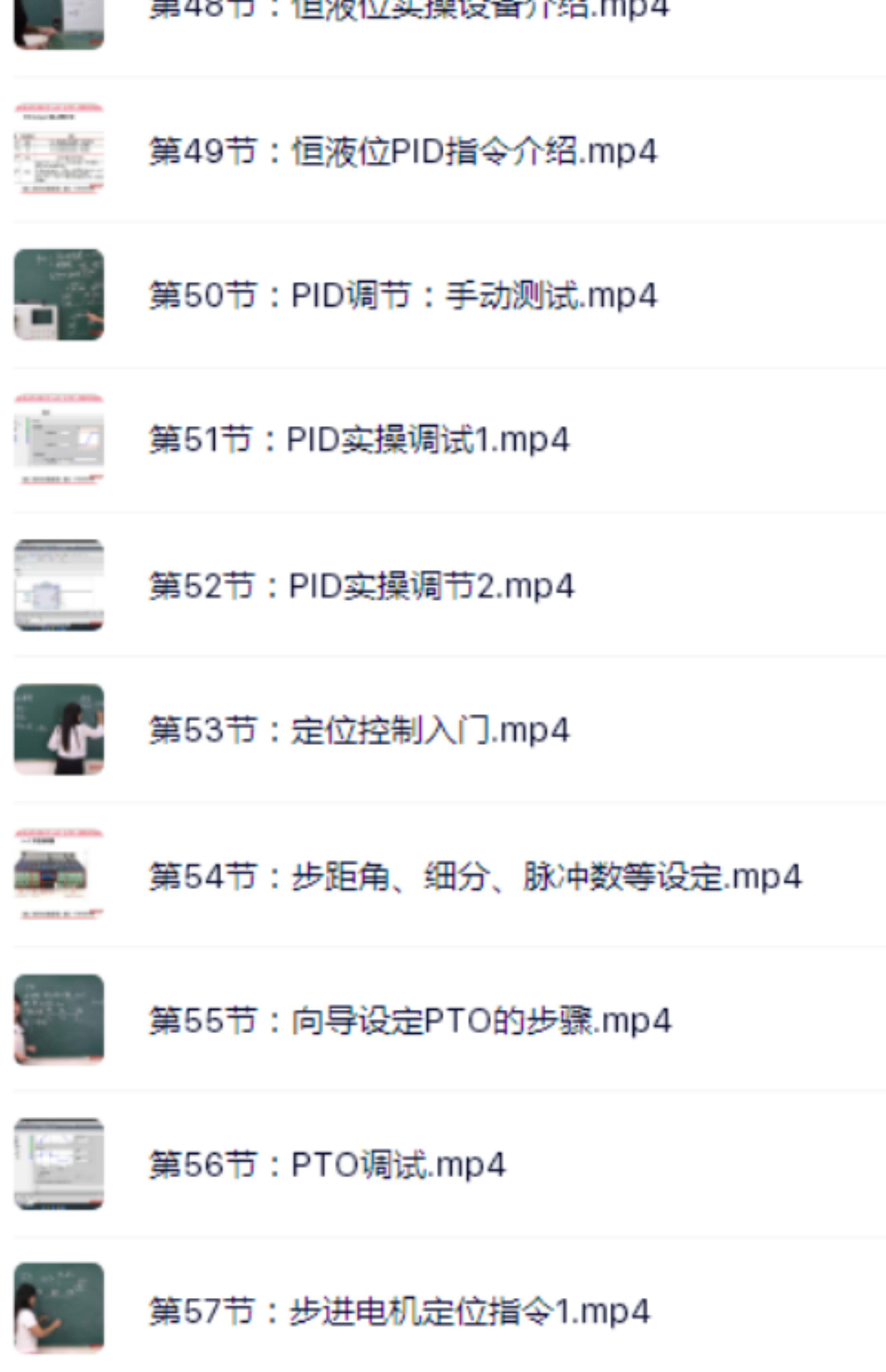

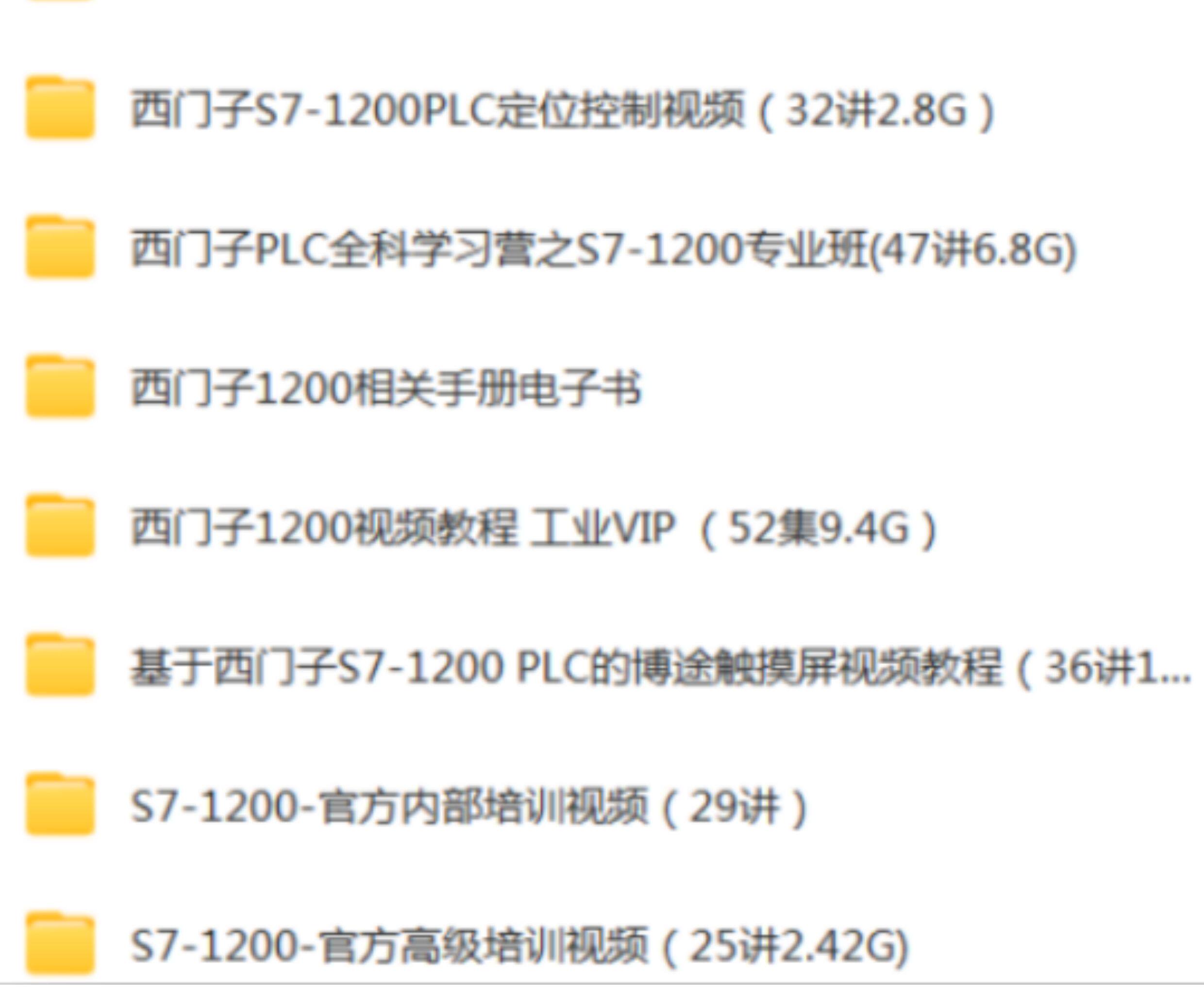

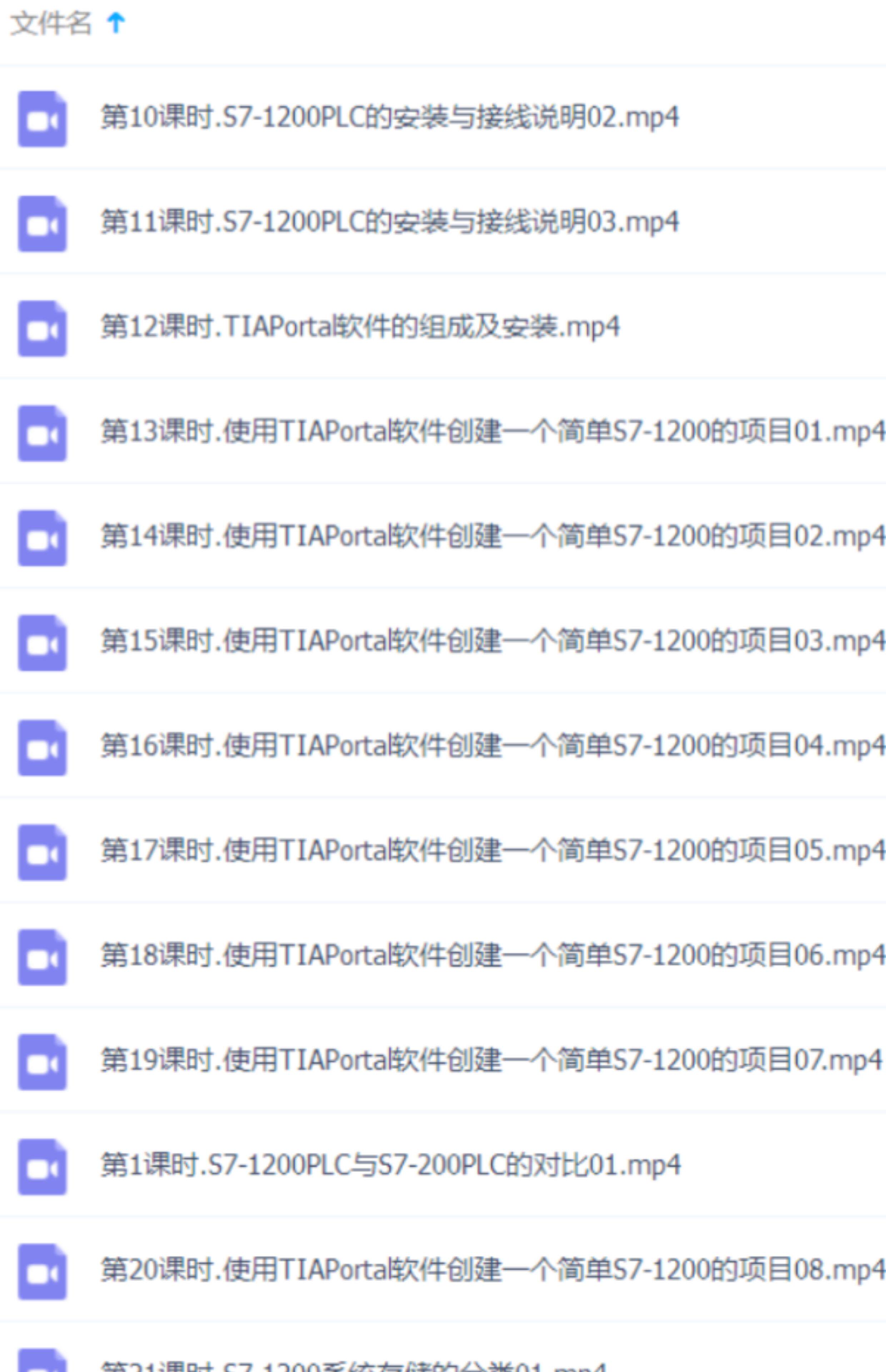

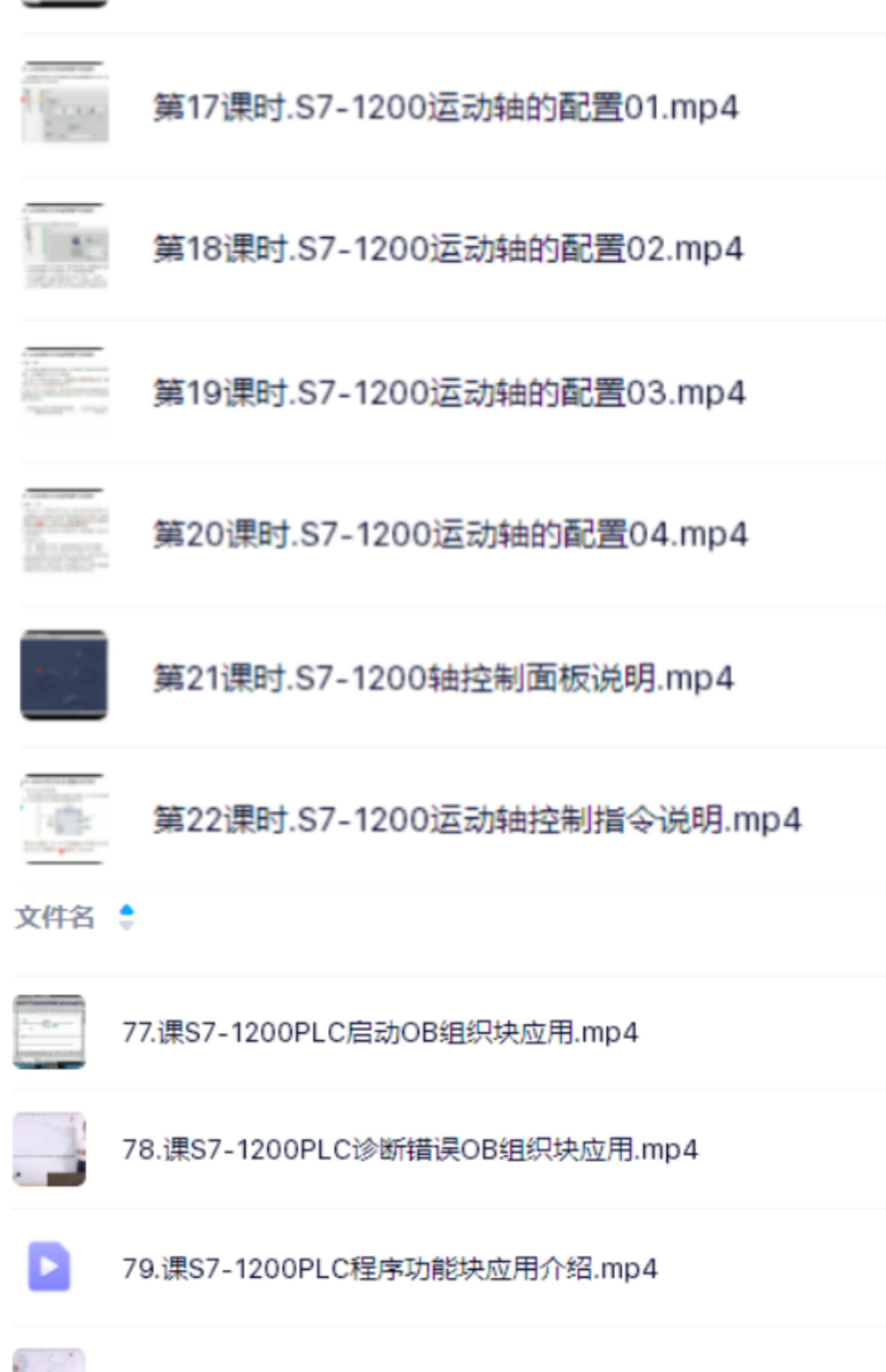

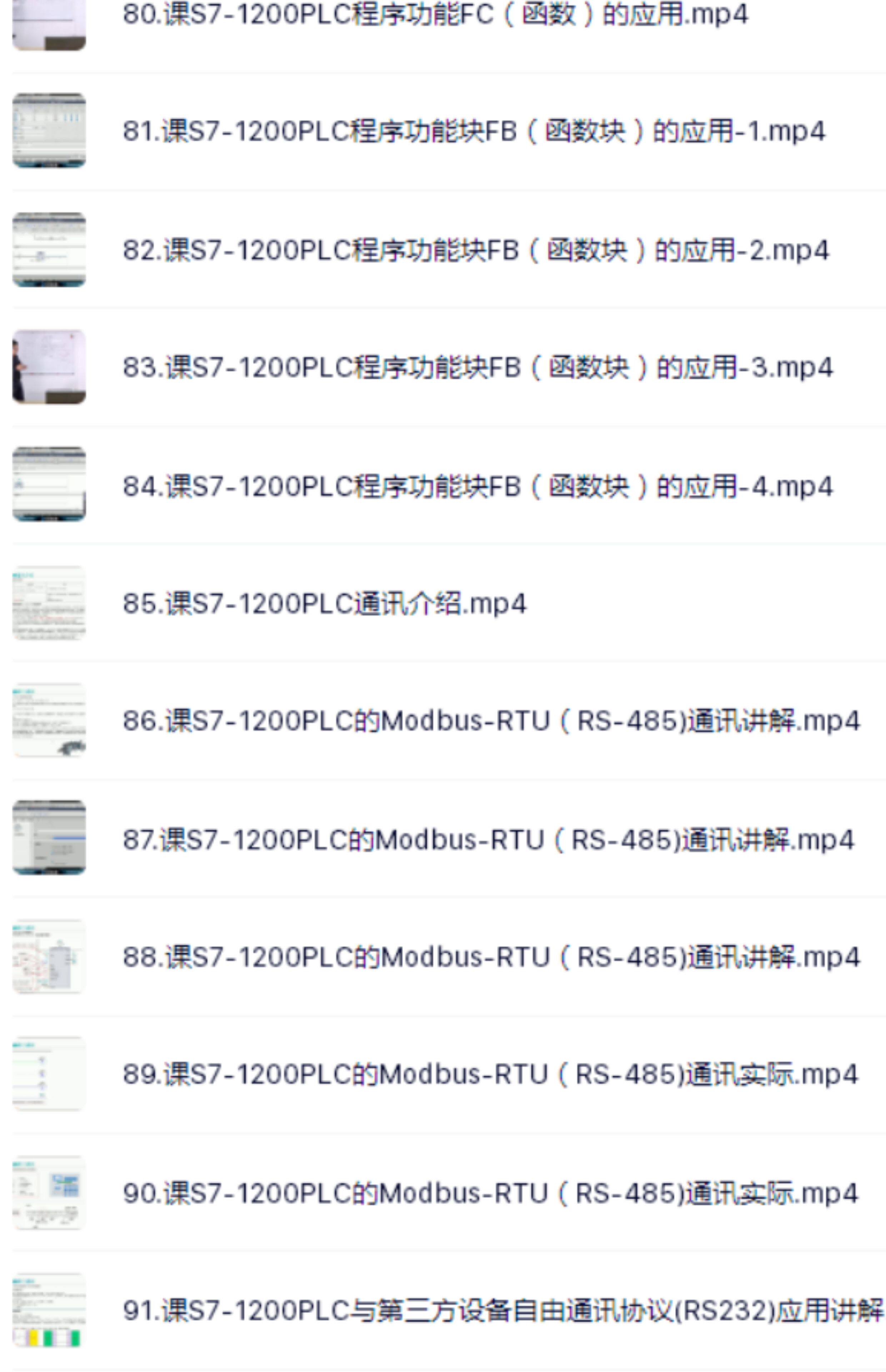

* 16、 提供1200 PLC課程資源容量180G以上,百度網盤下載鏈接下載,內容致少包含以下:
西門子1200入門到精通視頻教程(78課時15G)
s7-1200PLC博途視頻教程(45講+18講+24講)(16G)
博途軟件使用教程V15.1(19講3G)
西門子博途1200全套235課時視頻教程(15.32G)
西門子S7-1200視頻教程(104講2.5G)
西門子S7-1200取證訓練營視頻教程(58講50.85G)
西門子S7-1200博圖以太網通訊視頻教程(9.83G)
西門子S7-1200博圖串行通信講解視頻教程(33講4.23G)
西門子S7-1200編程應用入門視頻教程(21講7.49G)
西門子S7-1200編程入門視頻教程(54講4.88G)
西門子S7-1200PLC控制系統編程與調試視頻教程(32講1.19G)
西門子S7-1200PLC經典應用實例視頻教程(41講1.41G)
西門子S7-1200PLC高級應用視頻教程(126講12.5G)
西門子S7-1200PLC定位控制視頻視頻教程(32講2.86)
西門子PLC全科學習營之S7-1200專業班視頻教程(47講6.8G)
西門子1200視頻數程工業VIP視頻教程(52集9.46G)
基于西門子S7-1200 PLC的博途觸摸屏視頻教程(36講1GB)
