BC-PLC200E PLC可編程控制器實訓裝置PLC200S 200 SMART實驗臺
一、概述
本PLC實訓裝置用于大學高職職業學校及工廠企業的自動化設備編程設計安裝與維修、機電技術應用、電氣運行與控制實訓等,實訓裝置也適合技工學校、職業培訓學校、職教中心、PLC可編程控制、變頻調速控制、觸摸屏控制實訓教學及技師技能鑒定考核。
二、技術性能
1、輸入電源:三相四線(或三相五線)~ 380V±10% 50Hz
2、 工作環境:溫度 -10℃ ~ + 40℃ 相對濕度< 85% ( 25℃ ) 海拔 < 4000m
3、 裝置容量:< 1.5KVA
4、重 量:< 110Kg
5、 外形尺寸: ≤1700mm × 700mm × 1650mm
6、 安全保護:具有漏電壓、漏電流保護裝置,安全符合國家標準
三、可編程控制器實訓裝置的基本配置及功能
可編程控制器實訓裝置由控制屏、實訓桌、主機實訓組件、實驗模塊掛箱、變頻器實驗模塊掛箱、觸摸屏模塊掛箱、 交流電機等組成。
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電,電網電壓表監控電網電壓,設有帶燈保險絲保護,控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。
提供單相220V電源2組,由啟停開關控制輸出,并設有保險絲保護。
2、直流電源、直流電壓/電流表、邏輯電平輸出及指示等
直流電壓:0~10V可調輸出;直流電流:0~20mA可調輸出;直流電壓/電流表、直流數字電壓表/電流表;精度0.5級,同時設有邏輯電平輸入(點動開關),邏輯電平指示,直流24V電源。
3 、主要主機實訓組件
采用西門子S7-200 SMART的PLC, 配有西門子7寸觸摸屏,西門子V20變頻器 。
四、可編程控制器實訓裝置實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板;設有大抽屜柜子(帶鎖),用于放置工具及資料,電腦桌聯體設計,造型美觀大方。
五、可做實訓項目:
實驗一 基本指令實驗
實驗二 數碼顯示控制
實驗三 四節輸送帶控制實驗
實驗四 天塔之光控制
實驗五 十字路口交通燈控制
實驗六 水塔水位控制
實驗七 自動送料裝車系統控制
實驗八 多種液體混合裝置控制
實驗九 自控成型機控制
實驗十 全自動洗衣機控制
實驗十一 自控軋鋼機控制
實驗十二 機械手控制
實驗十三 四層電梯控制
實驗十四 加工中心控制
實驗十五 電機正反轉控制
實驗十六 裝配流水線控制
實驗十七 變頻器功能參數設置與操作
實驗十八 變頻器無級調速
實驗十九 外部端子點動控制
實驗二十 變頻器控制電機正反轉
實驗二十一 多段速度選擇變頻調速
實驗二十二 外部模擬量(電壓/電流)控制方式的變頻調速
實驗二十三 PLC控制變頻器外部端子的電機正反轉
實驗二十四 PLC數字量控制方式的多段速
實驗二十五 PLC數字量控制方式的電機降壓啟動
實驗二十六 PLC控制變頻器外部端子的電機運行時間控制
實驗二十七 基于觸摸屏控制方式的基本指令編程練習
實驗二十八 基于觸摸屏控制方式的LED數碼控制
實驗二十九 基于觸摸屏控制方式的搶答器控制
實驗三十 基于觸摸屏控制方式的四節傳送帶控制
實驗三十一 基于觸摸屏控制方式的自動裝配流水線控制
實驗三十二 基于觸摸屏控制方式的多段速控制
六、基本配置:
序號 | 配置 | 名稱 | 規格/型號 | 數量 | 備注 |
1 | 實 驗 桌 | 主體框架 | 鈑金 | 1套 |
|
2 | 實訓桌 | 1.7米帶電腦位 | 1臺 |
| |
3 | 桌面 |
| 1套 |
| |
4 | 電源部分 |
| 1套 |
| |
5 | 實 驗 模 塊 掛 箱
| PLC主機掛箱 | 西門子S7-200 SMART 1SR30 | 1只 |
|
6 | 基本指令掛箱 |
| 1只 | 模塊多合一 | |
7 | 數碼顯示 |
| |||
8 | 四節傳送帶 |
| |||
9 | 電動機控制 |
| |||
10 | 四層電梯控制系統 |
| 1只 | 模塊多合一 | |
11 | 自控成型機控制 |
| |||
12 | 全自動洗衣機 |
| |||
13 | 十字路口交通燈 |
| |||
14 | 天塔之光 |
| 1只 | 模塊多合一 | |
15 | 水塔自動供水 |
| |||
16 | 多種液體混合裝置 |
| |||
17 | 機械手控制 |
| |||
18 | 自動送料裝車 |
| 1只 | 模塊多合一 | |
19 | 裝配流水線 |
| |||
20 | 自控軋鋼機 |
| |||
21 | 加工中心控制 |
| |||
22 | 變頻器掛箱 | 西門子V20變頻器 | 1只 |
| |
23 | 觸摸屏掛箱 | 西門子7寸觸摸屏 | 1只 |
| |
24 | 實訓 器件 | 實驗指導書及導線 |
| 1套 |
|
25 | 三相異步電機 |
| 1只 |
| |
26 | 實驗導線 |
| 1套 |
| |
27 | U盤或光盤 | 軟件 |
| 1個 |
|
28 | 下載線 | 通訊線 |
| 3根 |
|
七、有贈送編程軟件和以下學習軟件:

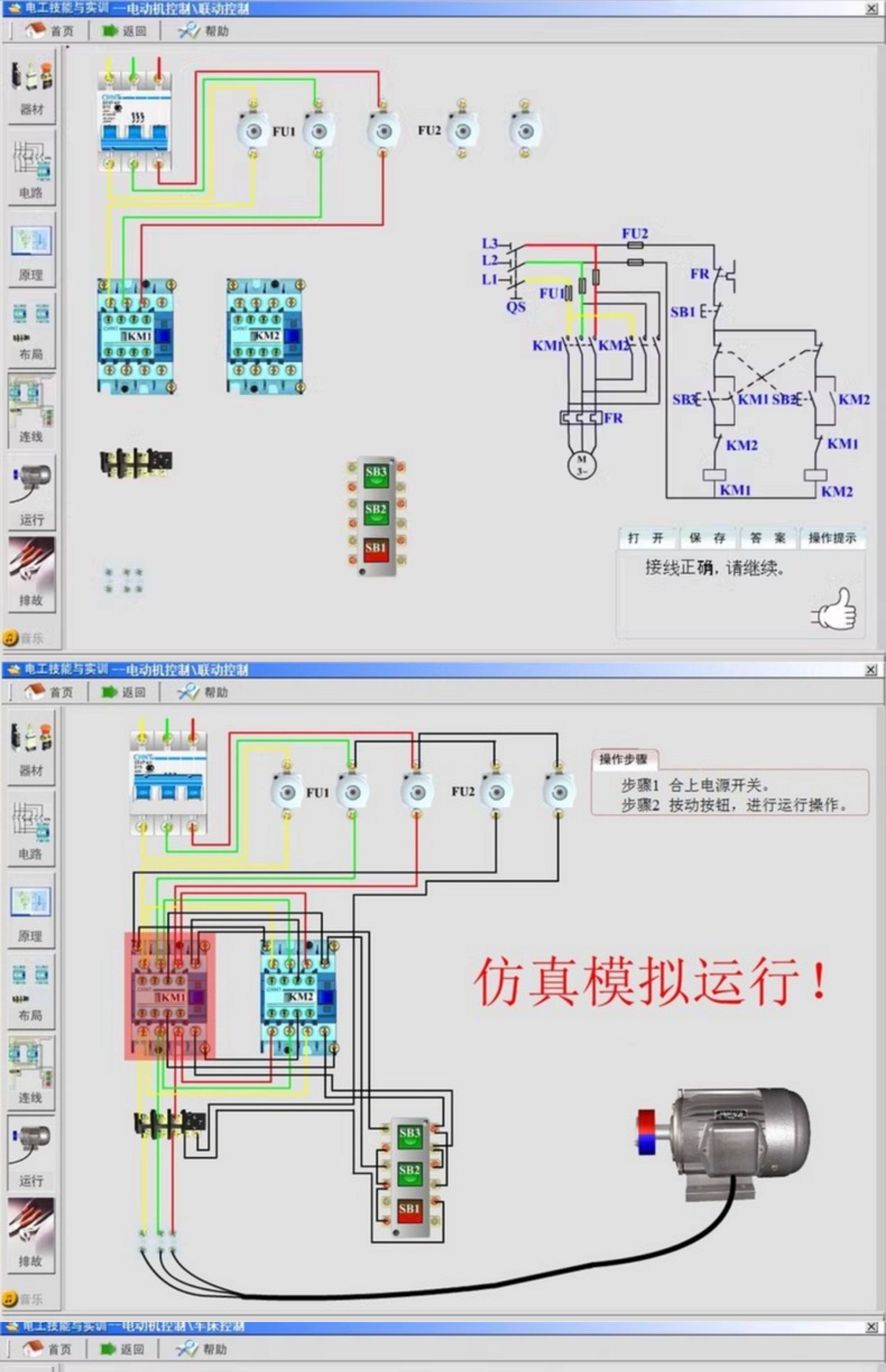

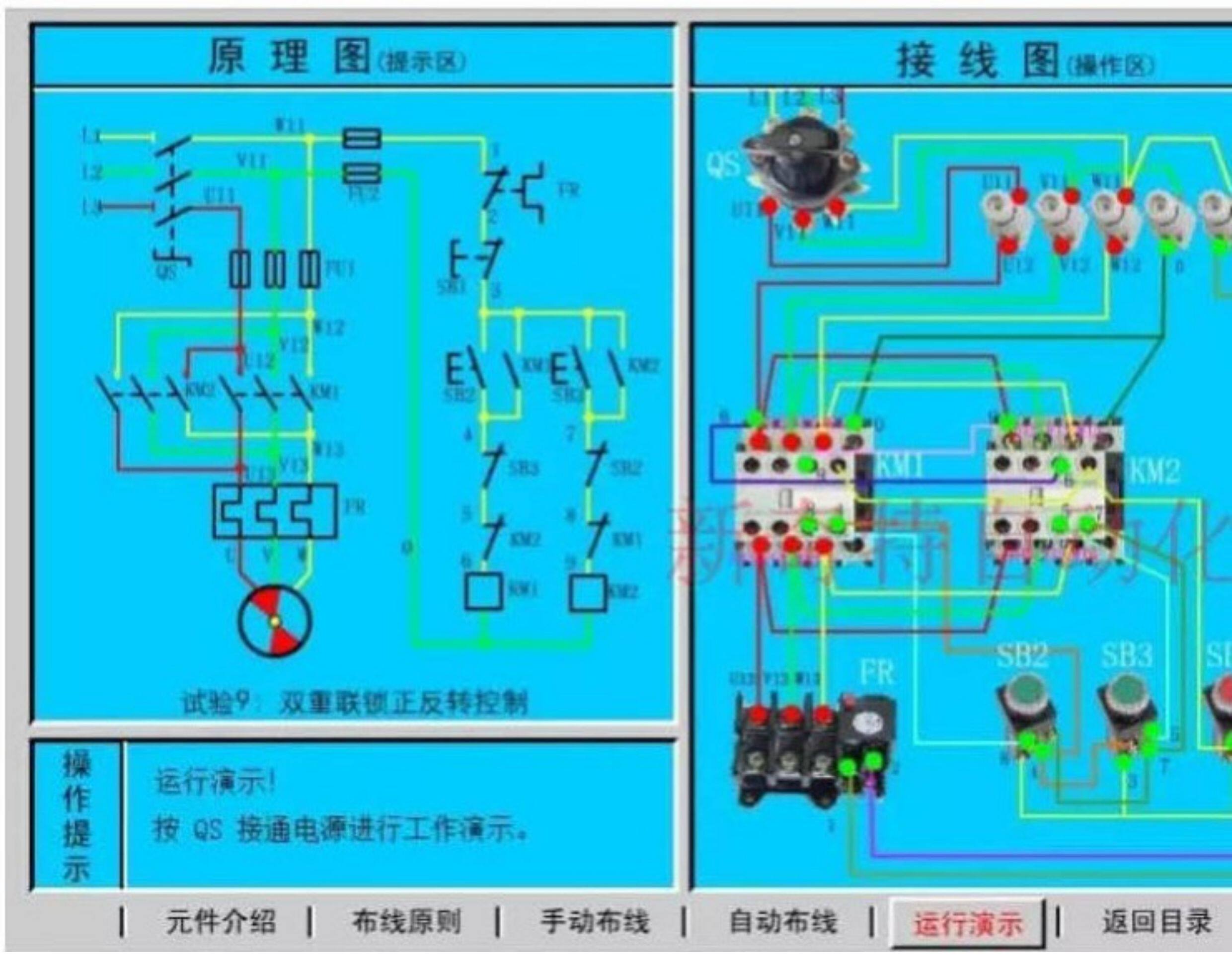

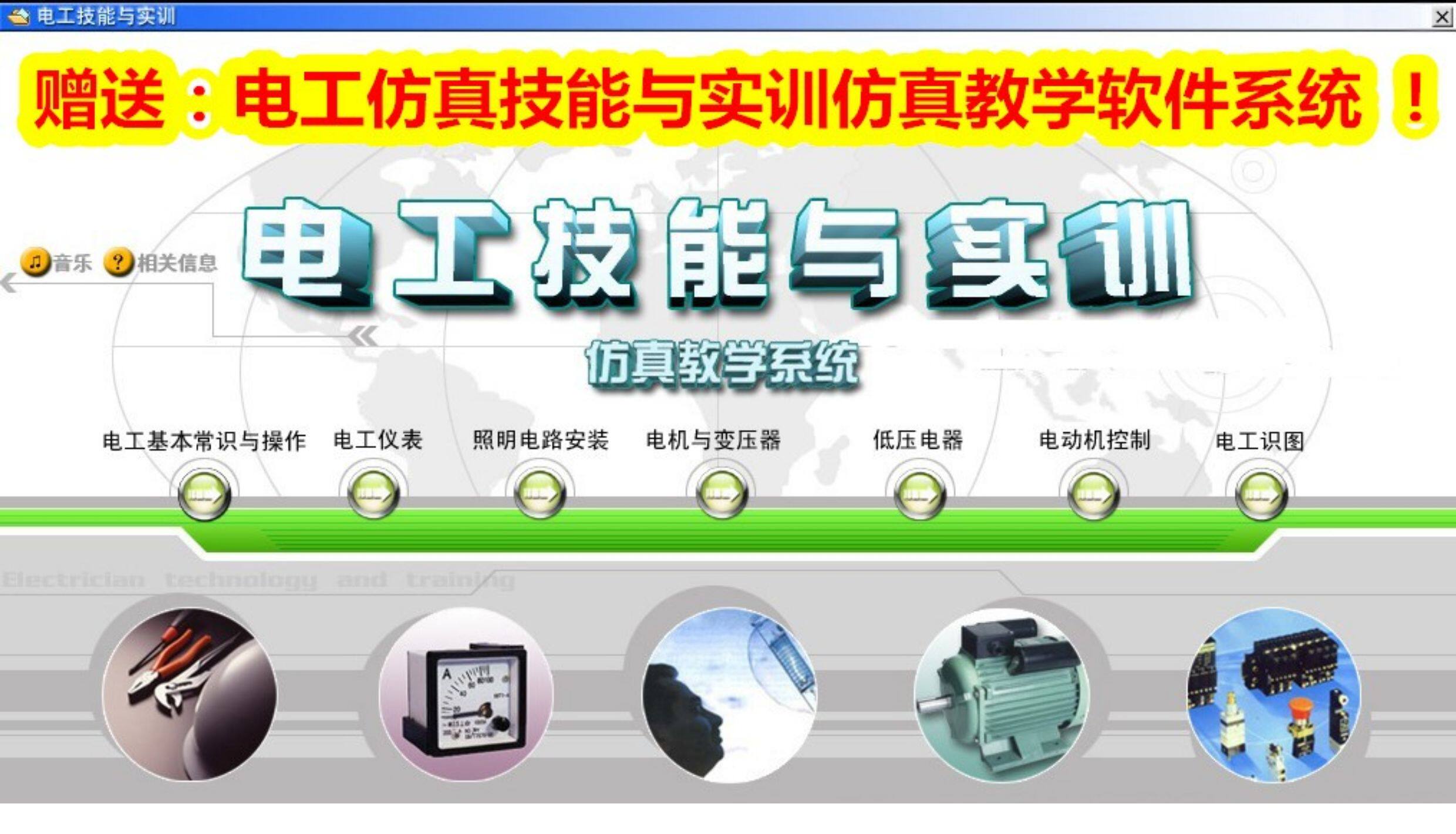

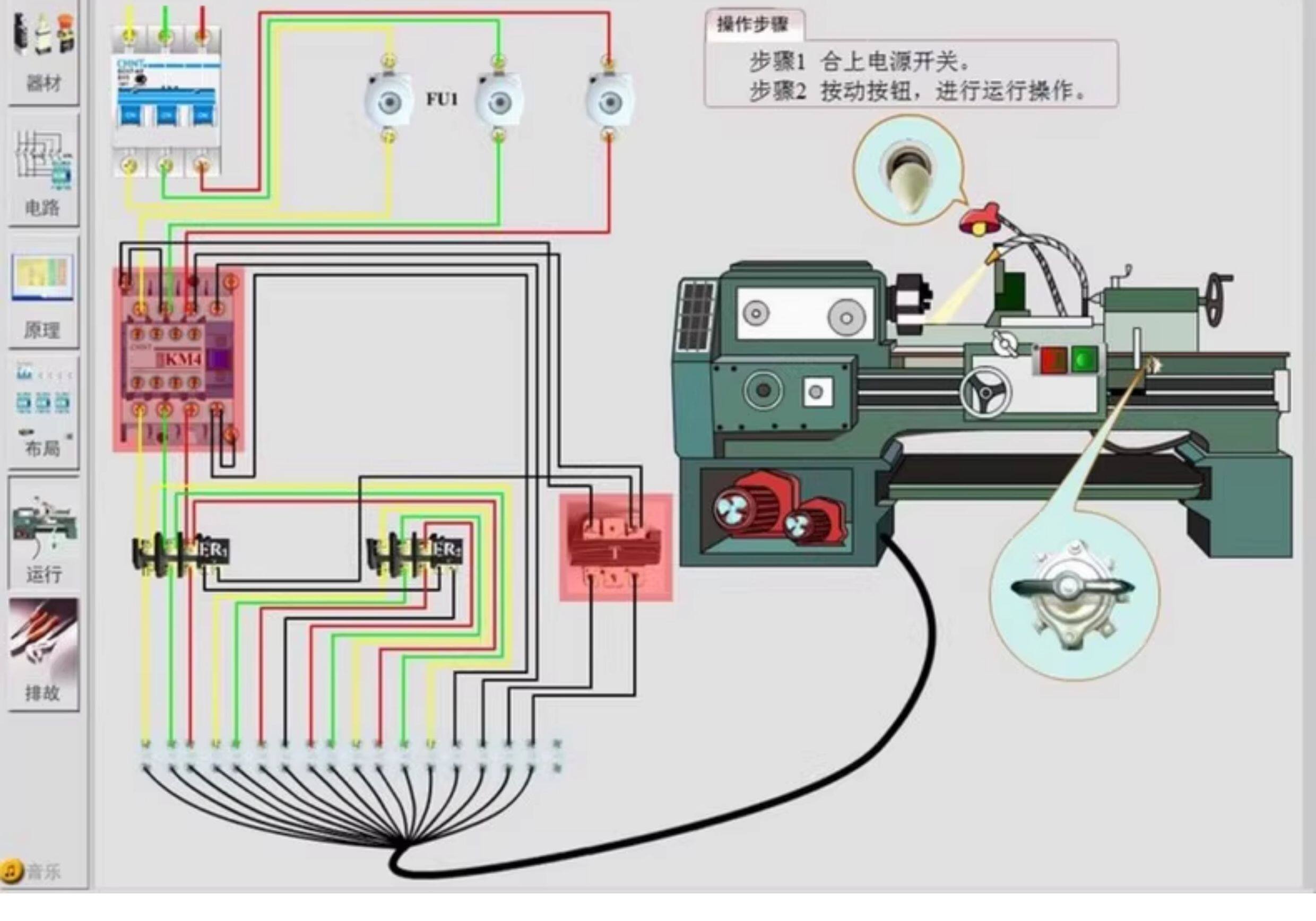

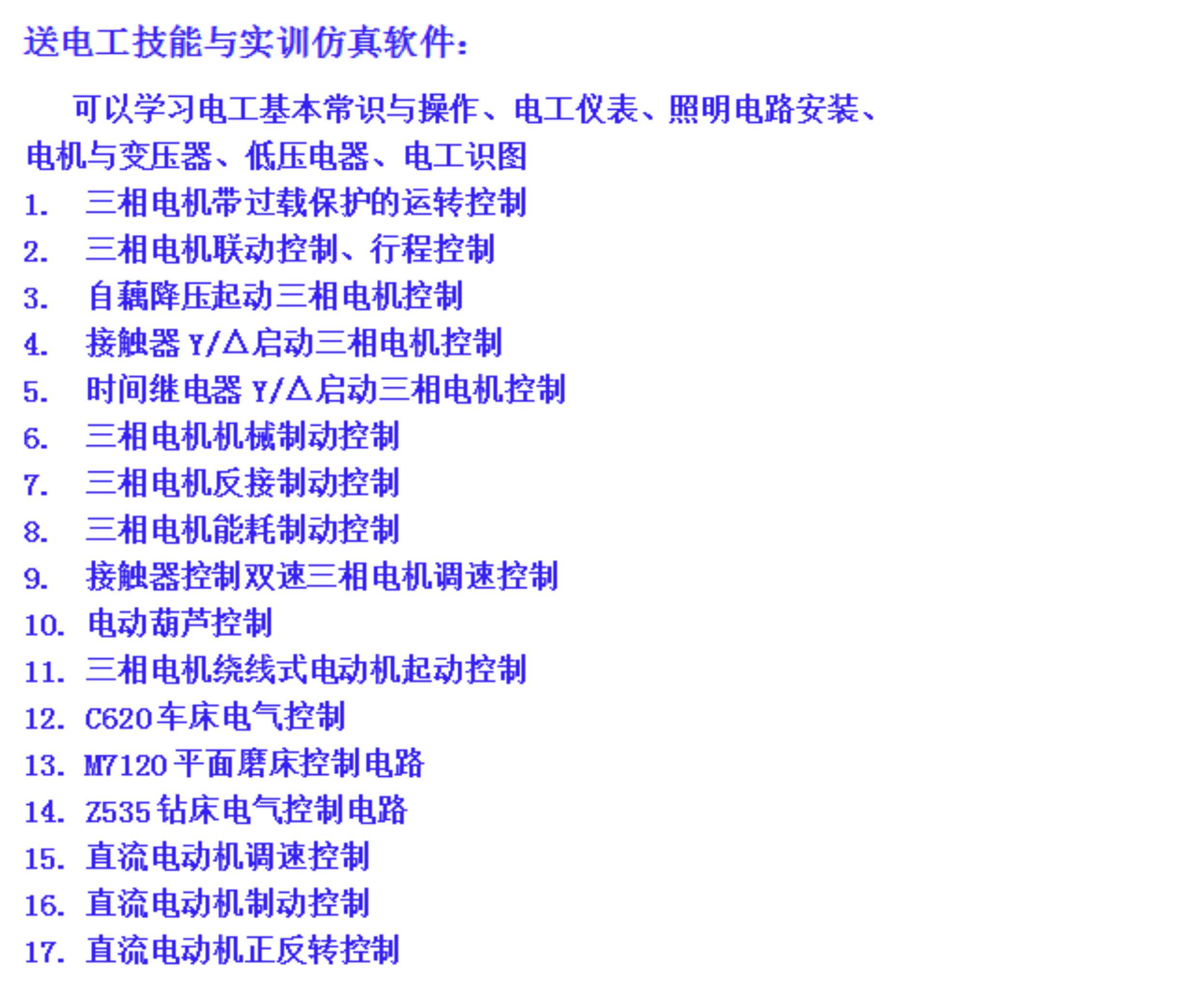

1、學習電工技術的電工技能與實訓仿真教學系統軟件:在軟件中可以學習:電工基本常識與操作、電工儀表、照明電路安裝、電機與變頻器、低壓電器、電工識圖。在軟件里面可以進行電動機控制的看圖接線模擬仿真包含:1.三相電機帶過載保護的運轉控制 2.三相電機聯動控制、行程控制 3.自藕降壓起動三相電機控制 4.接觸器Y/△啟動三相電機控制 5.時間繼電器Y/△啟動三相電機控制 6.三相電機機械制動控 7.三相電機反接制動控制8.三相電機能耗制動控制9.接觸器控制雙速三相電機調速控制10.電動葫蘆控制11.三相電機繞線式電動機起動控制12.C620車床電氣控制 13.M7120平面磨床控制電路14.Z535鉆床電氣控制電路15.直流電動機調速控制16.直流電動機制動控制17.直流電動機正反轉控制,可以將鼠標放到器件觸點上觀察各觸點的名稱及電路符號,將鼠標放到原理圖中器件符合上可查看器件名稱和作用,按照原理圖中給出的先后順序在實物圖形中練接導線、接線是否正確會有提示,在電腦上布局接好線后,可以在電腦上模擬運行,合上電源開關,按動按鈕進行運行操作。

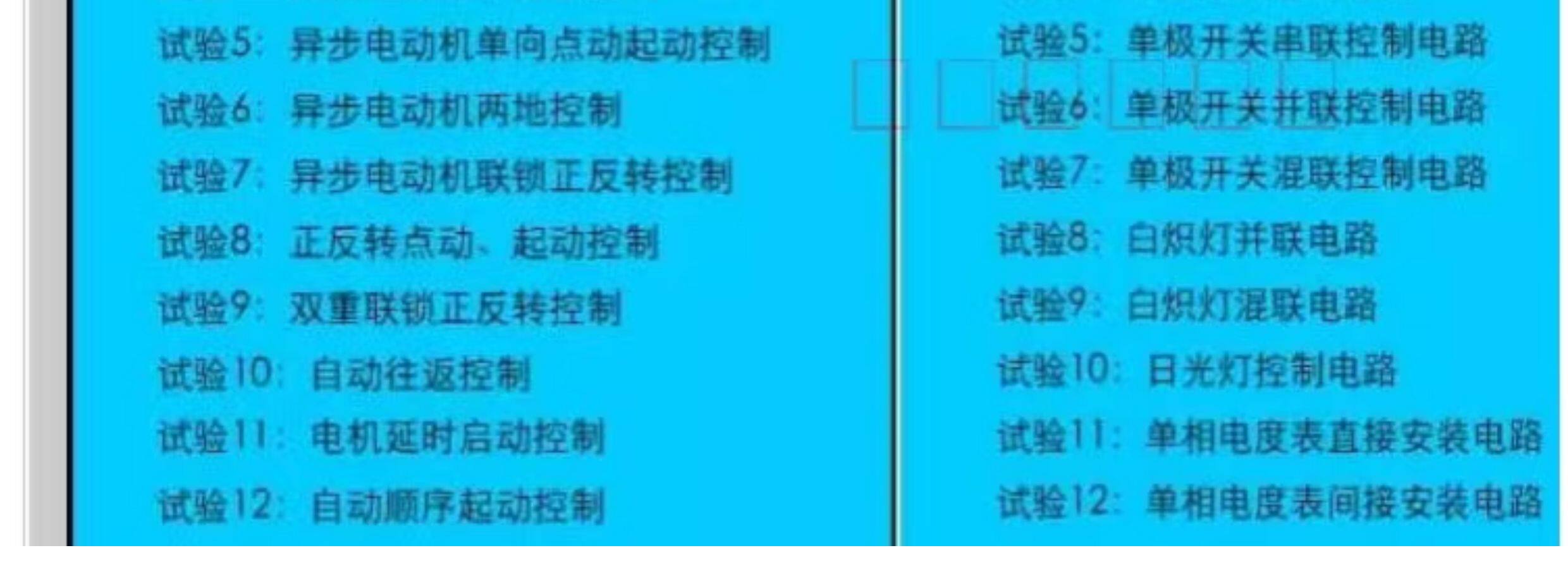

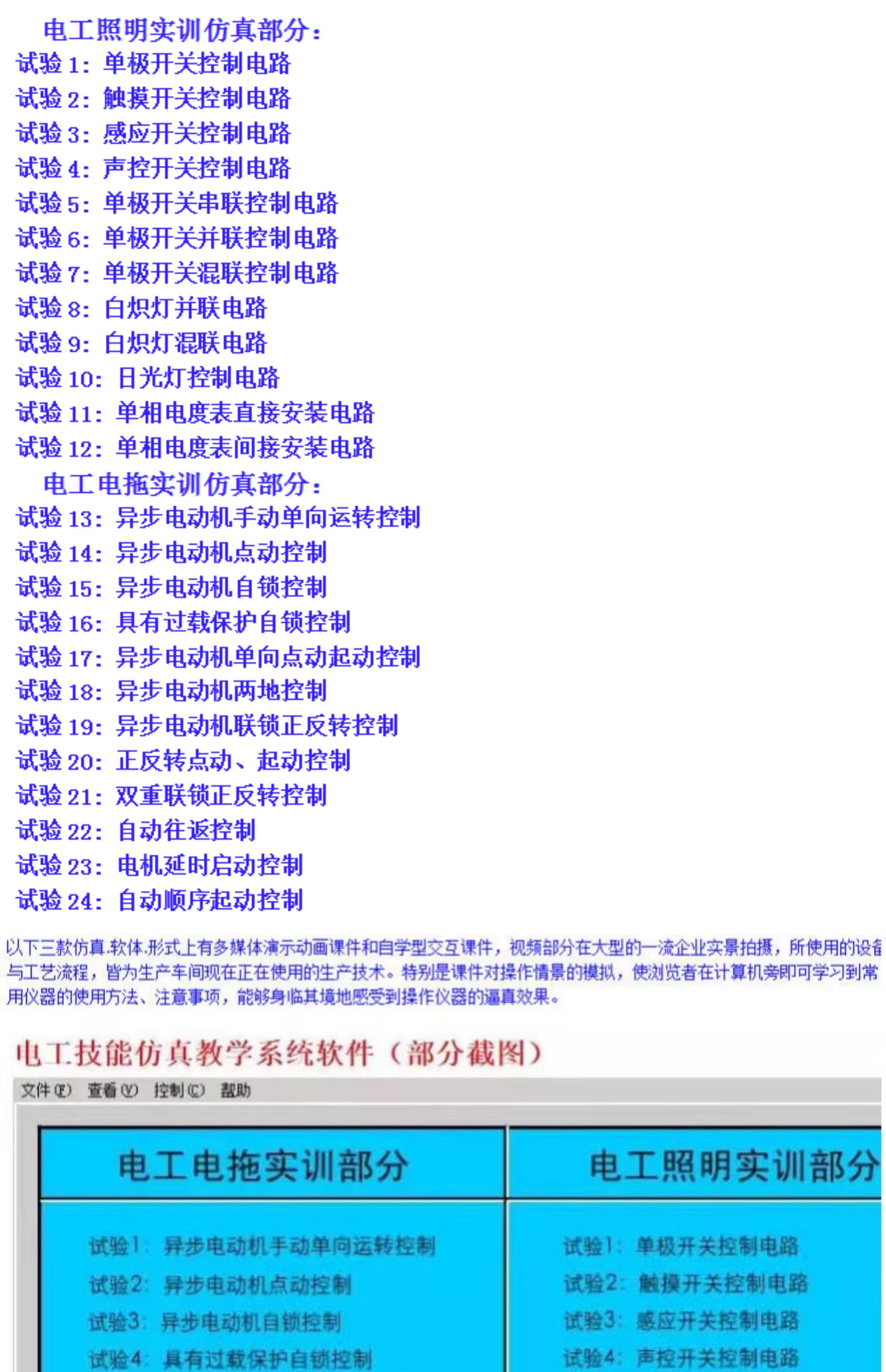

2、電工照明實訓仿真軟件:試驗1: 單極開關控制電路試驗2: 觸摸開關控制電路試驗3: 感應開關控制電路試驗4: 聲控開關控制電路試驗5: 單極開關串聯控制電路試驗6: 單極開關并聯控制電路試驗7: 單極開關混聯控制電路試驗8: 白熾燈并聯電路試驗9: 白熾燈混聯電路試驗10: 日光燈控制電路試驗11: 單相電度表直接安裝電路試驗12: 單相電度表間接安裝電路試驗, 電工電拖實訓仿真部分:試驗13: 異步電動機手動單向運轉控制試驗14: 異步電動機點動控制試驗15: 異步電動機自鎖控制試驗16: 具有過載保護自鎖控制試驗17: 異步電動機單向點動起動控制試驗18: 異步電動機兩地控制試驗19: 異步電動機聯鎖正反轉控制試驗20: 正反轉點動、起動控制試驗21: 雙重聯鎖正反轉控制試驗22: 自動往返控制試驗23: 電機延時啟動控制試驗24: 自動順序起動控制試驗

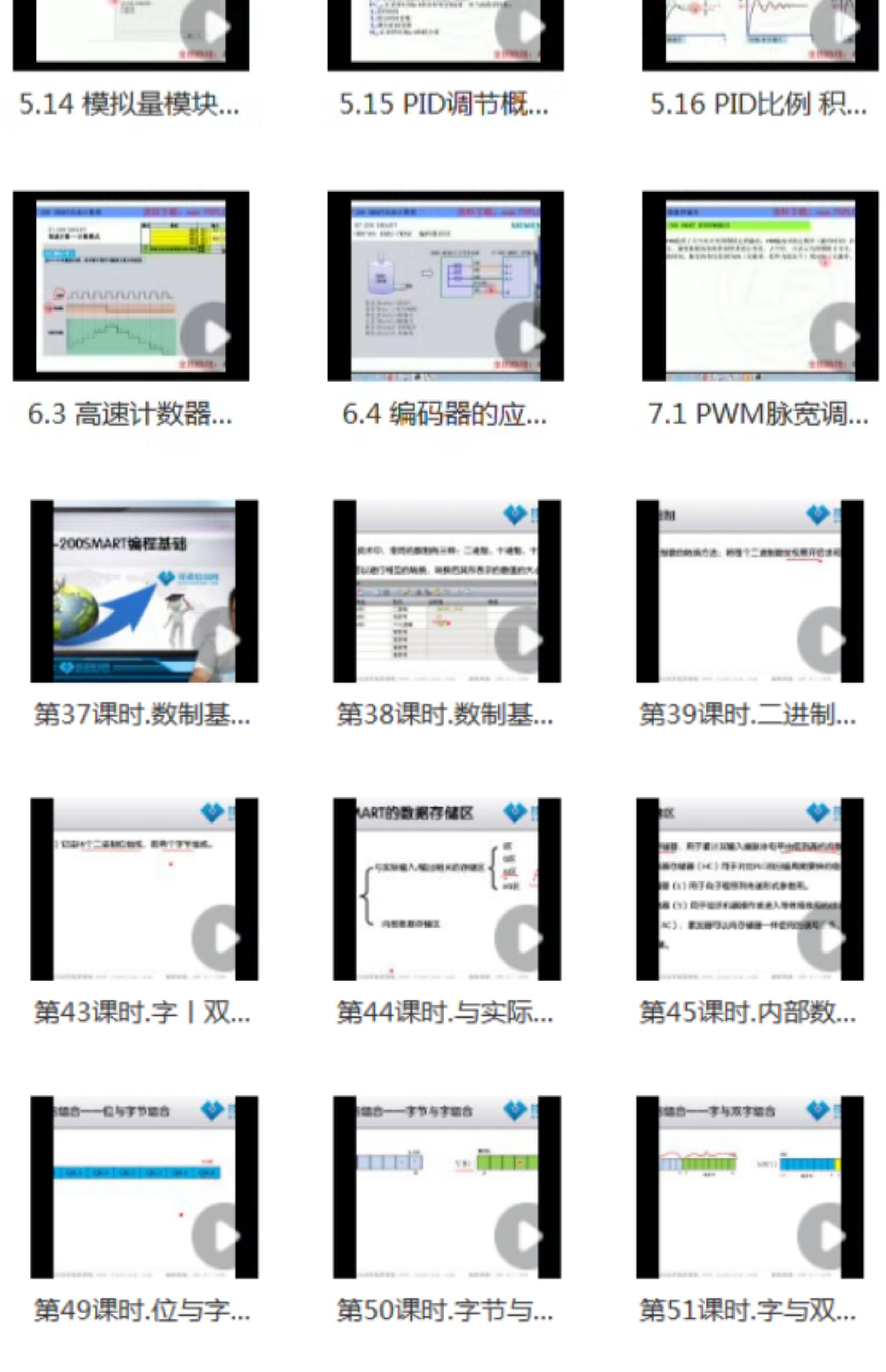

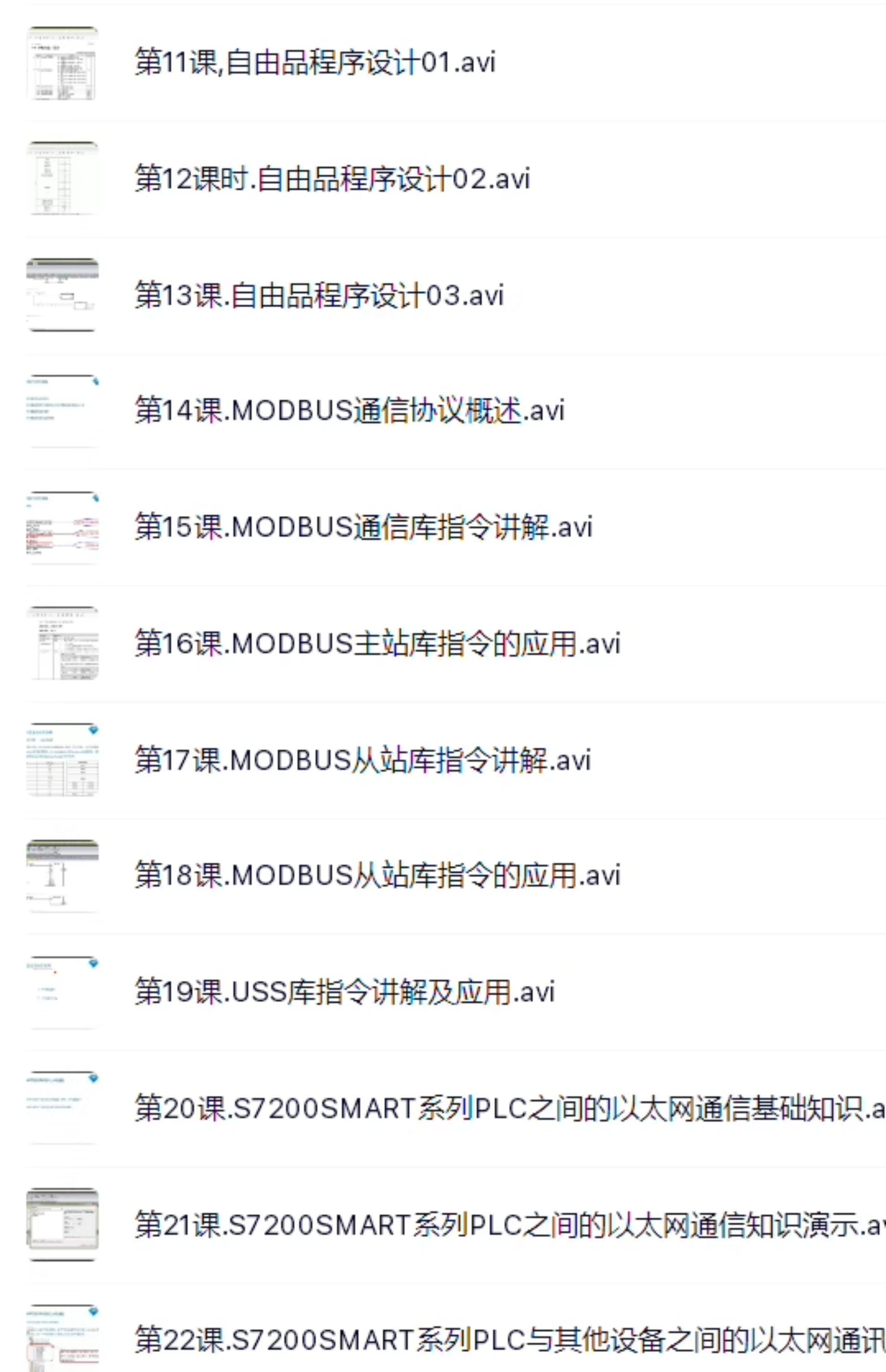

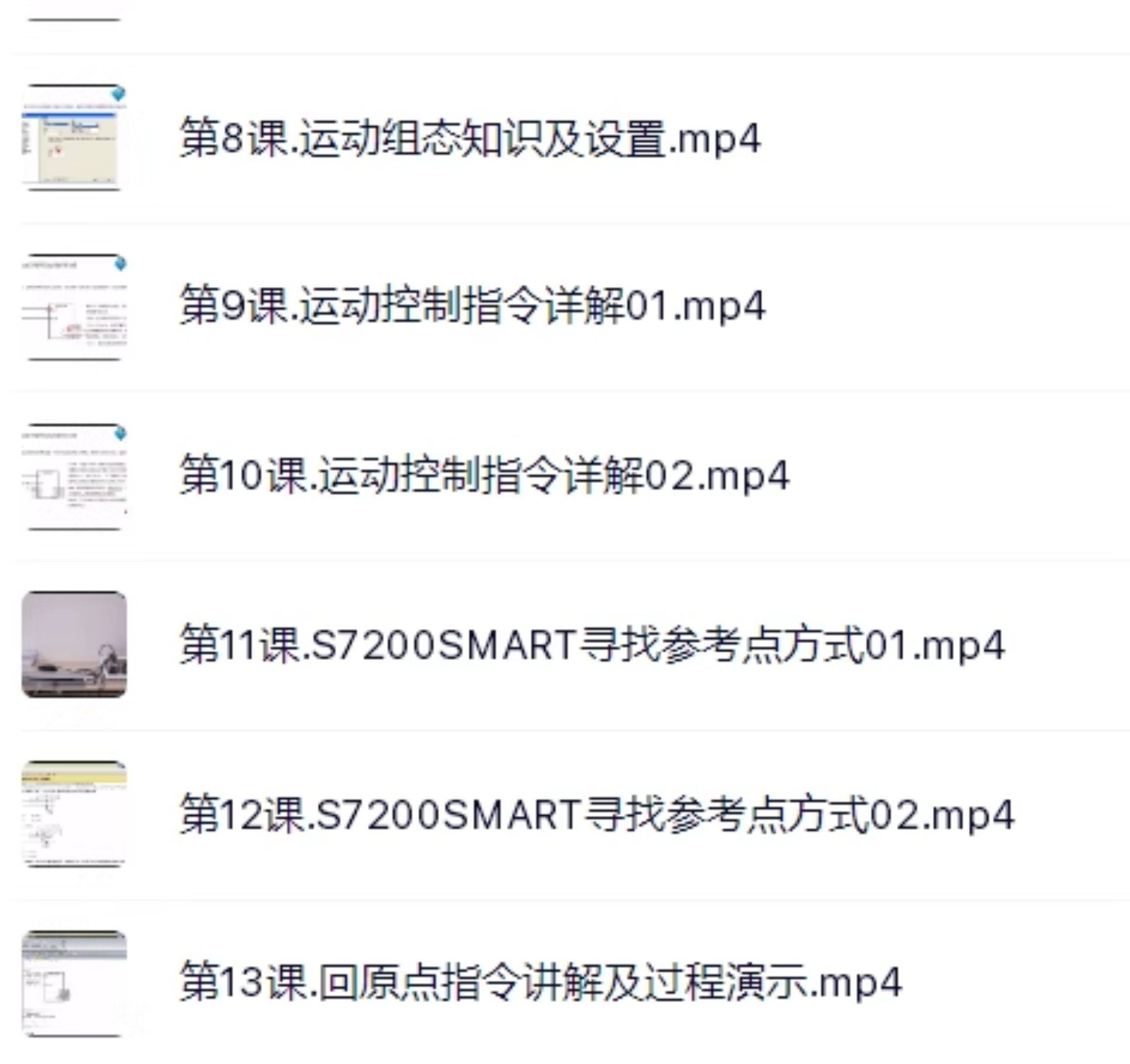

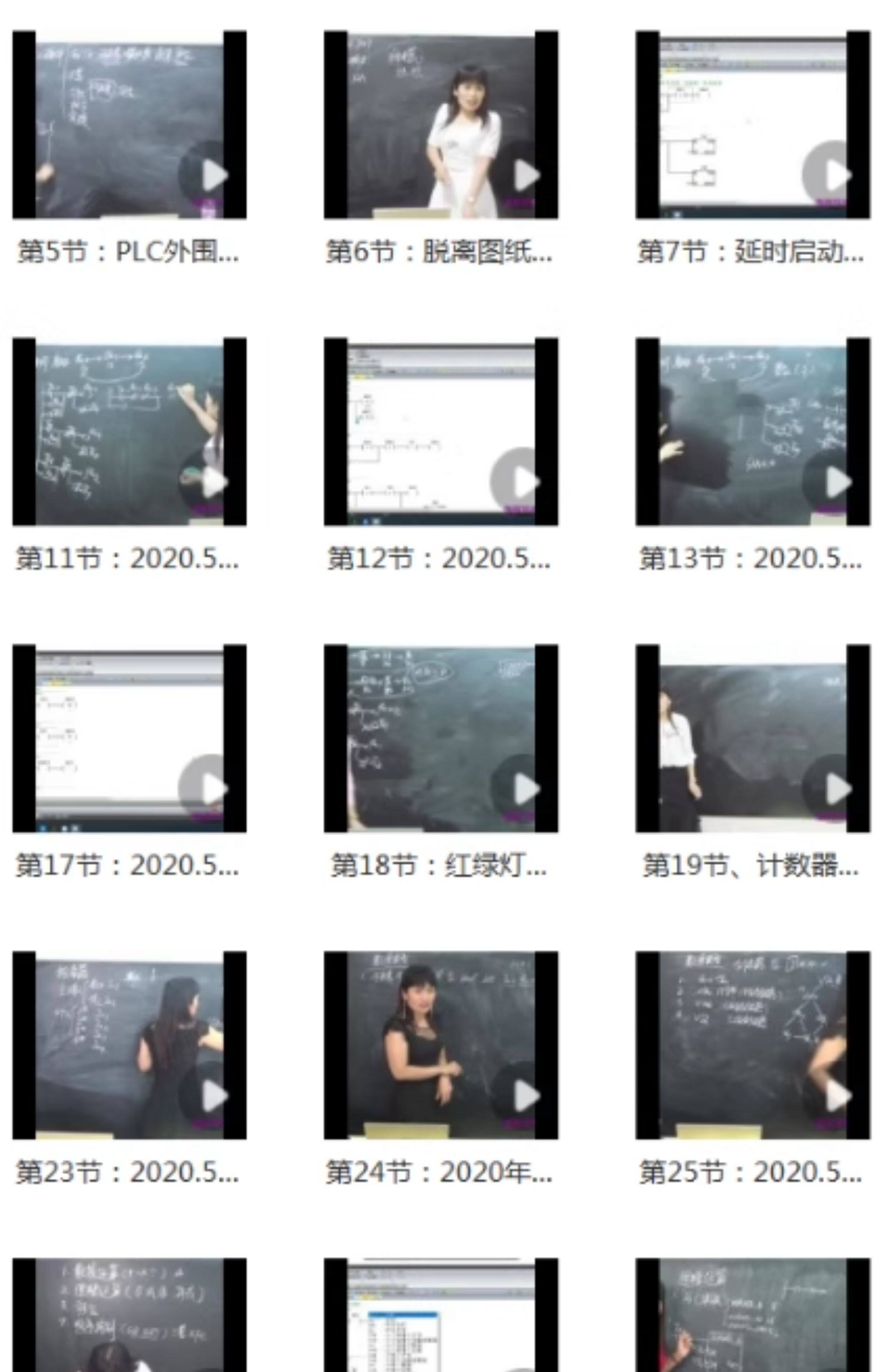

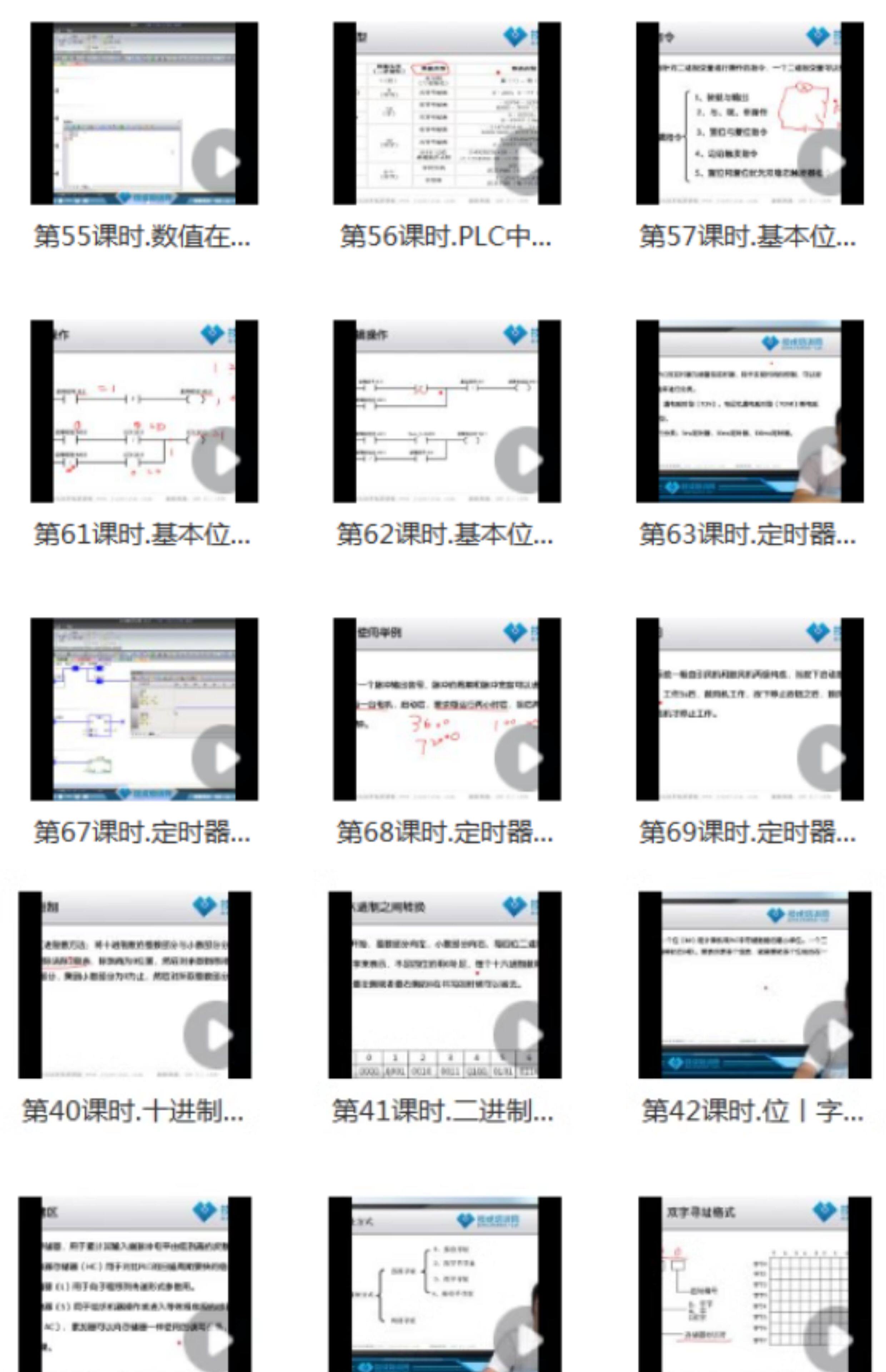

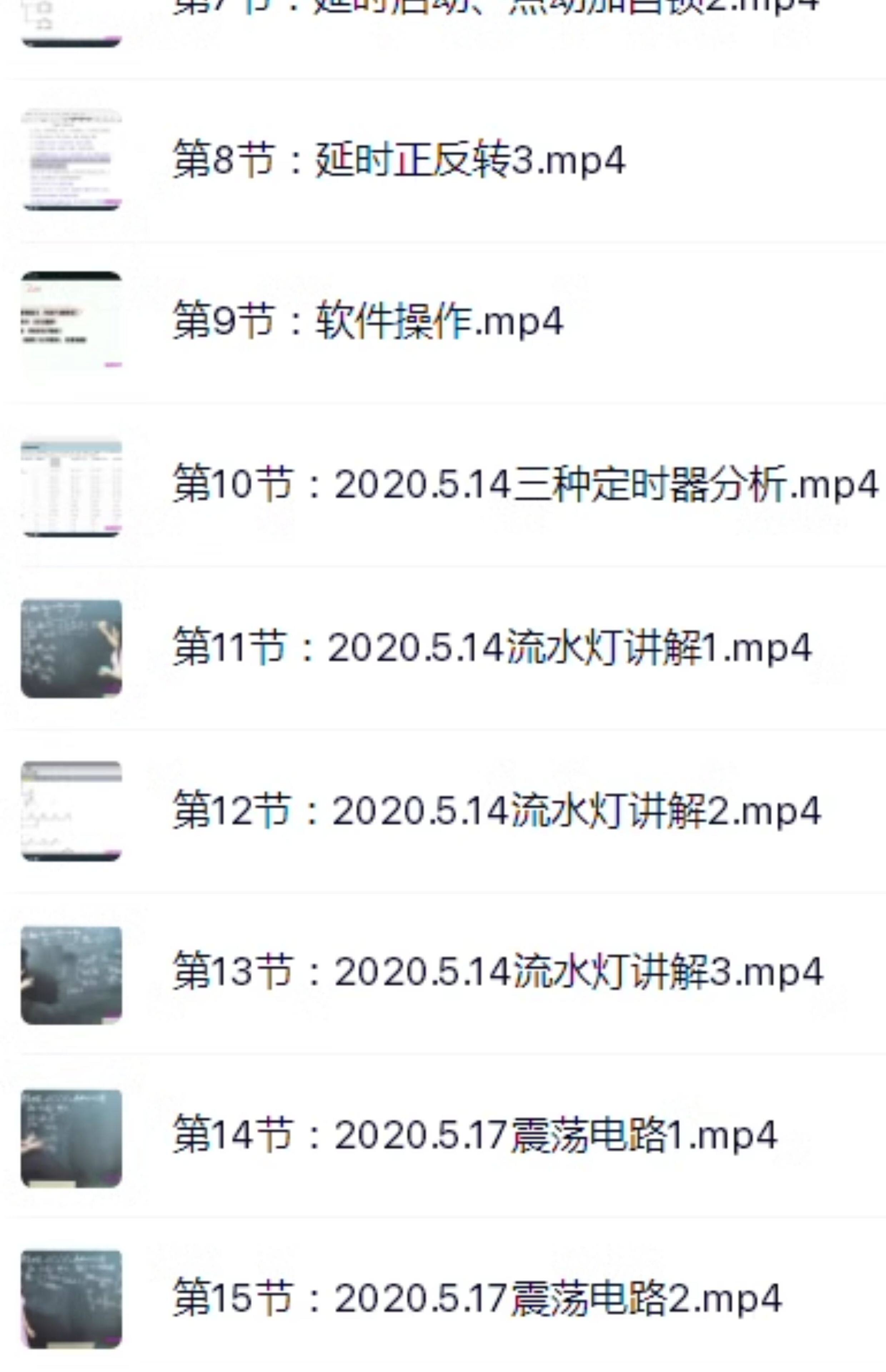

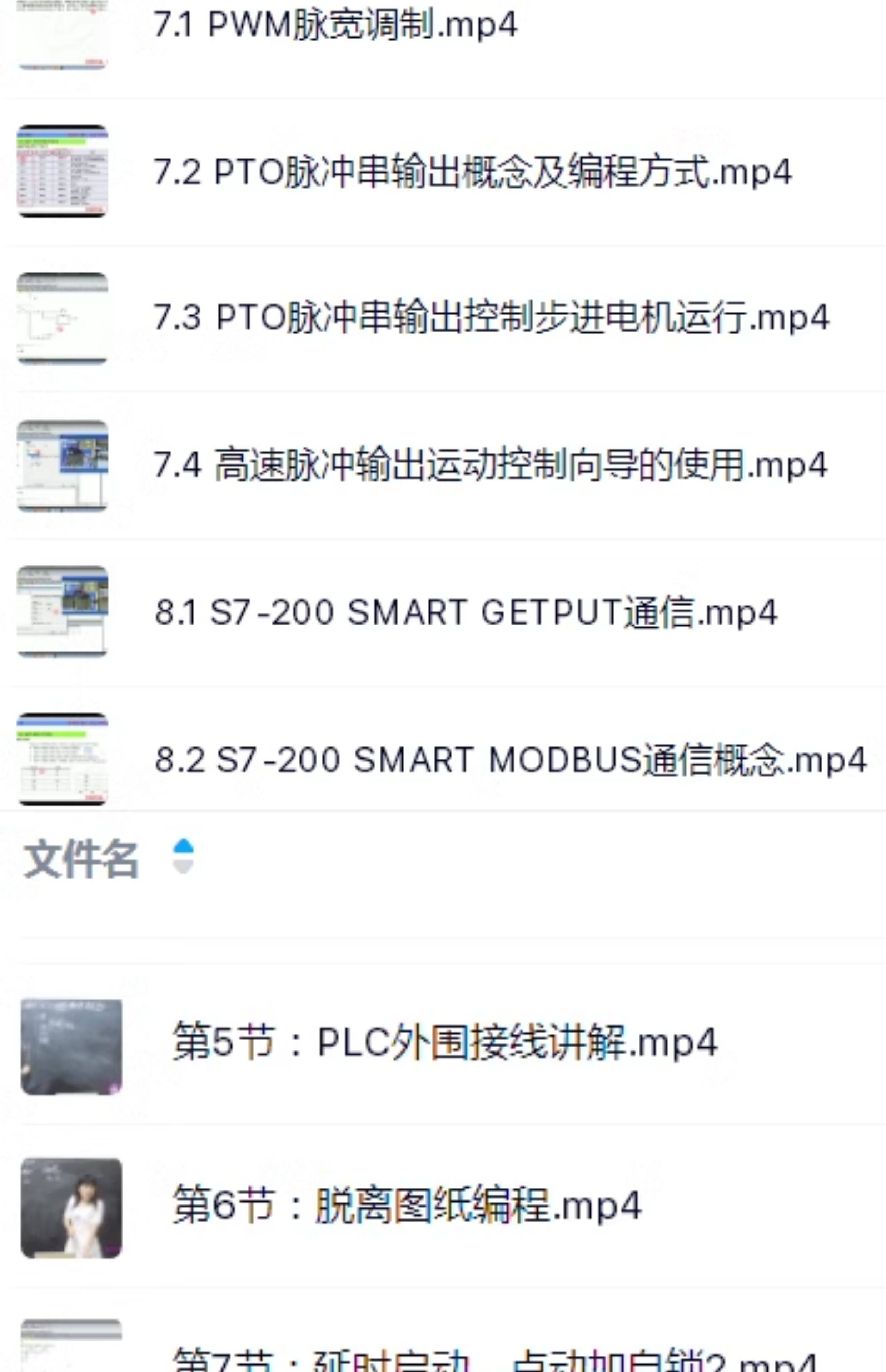

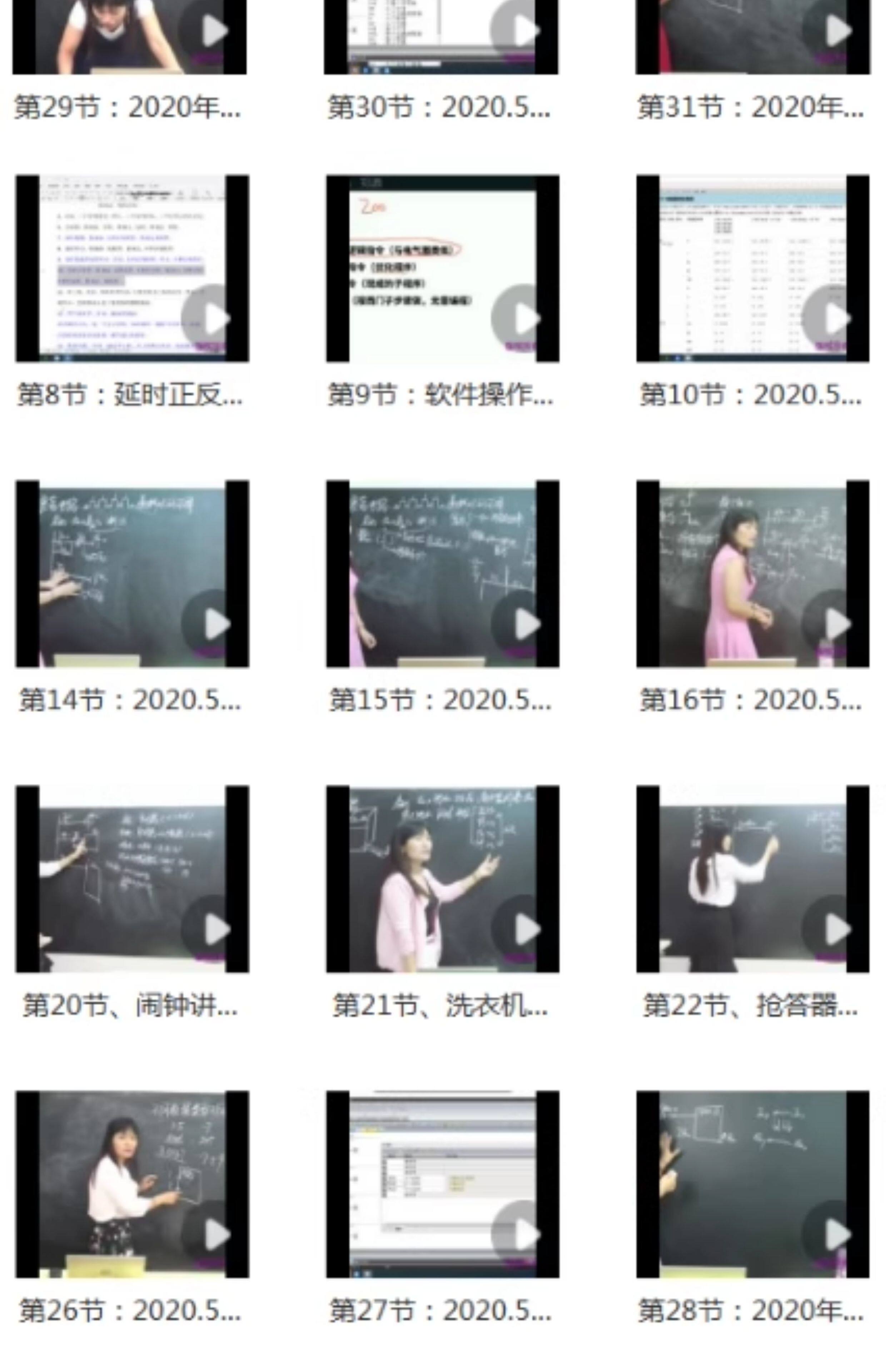

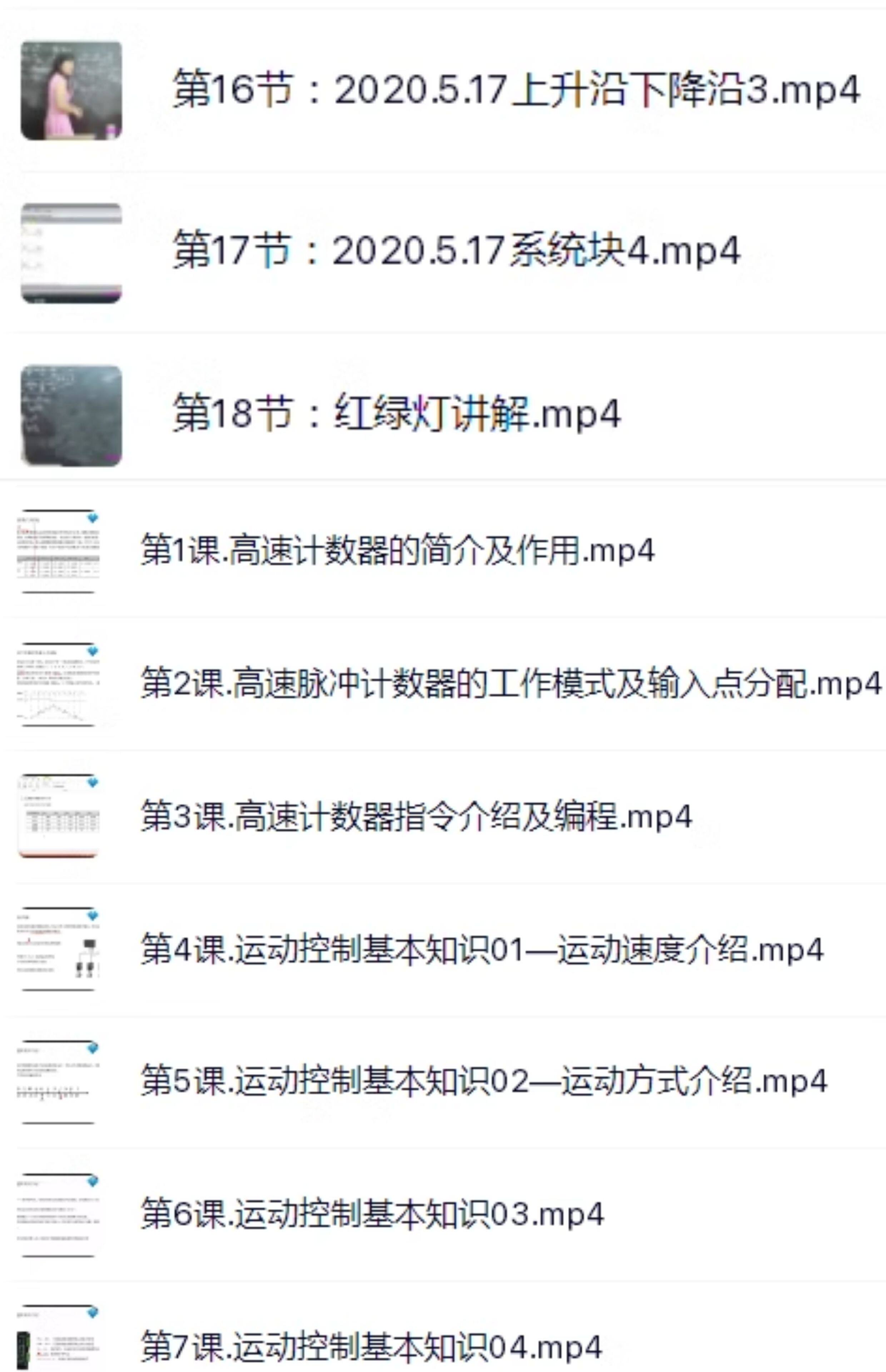

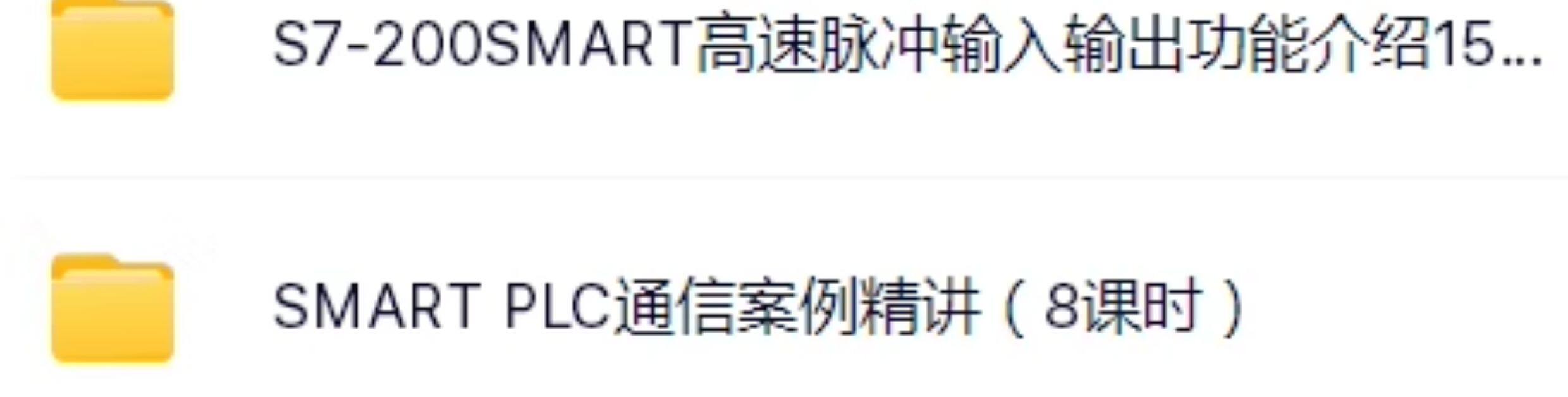

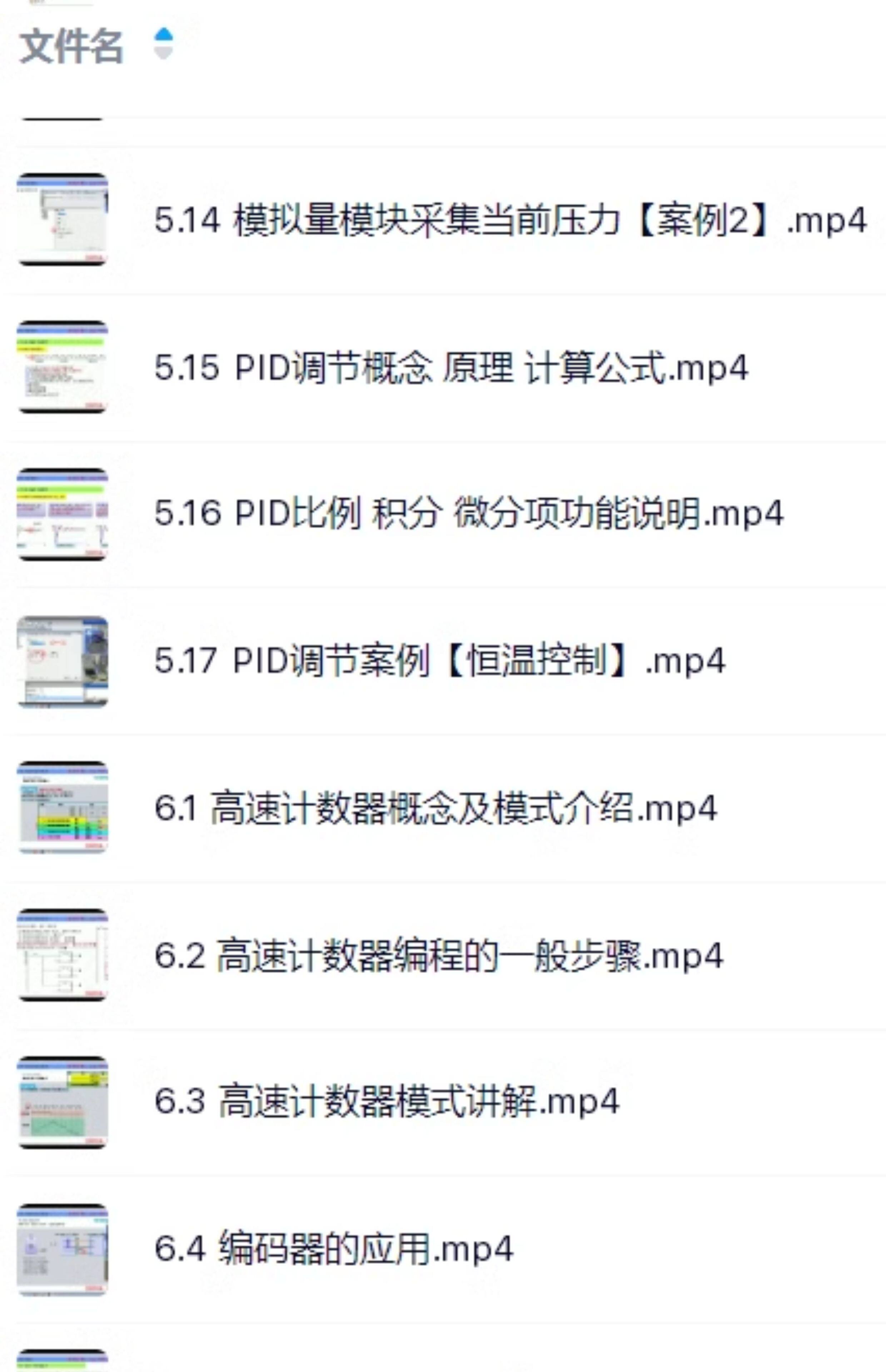

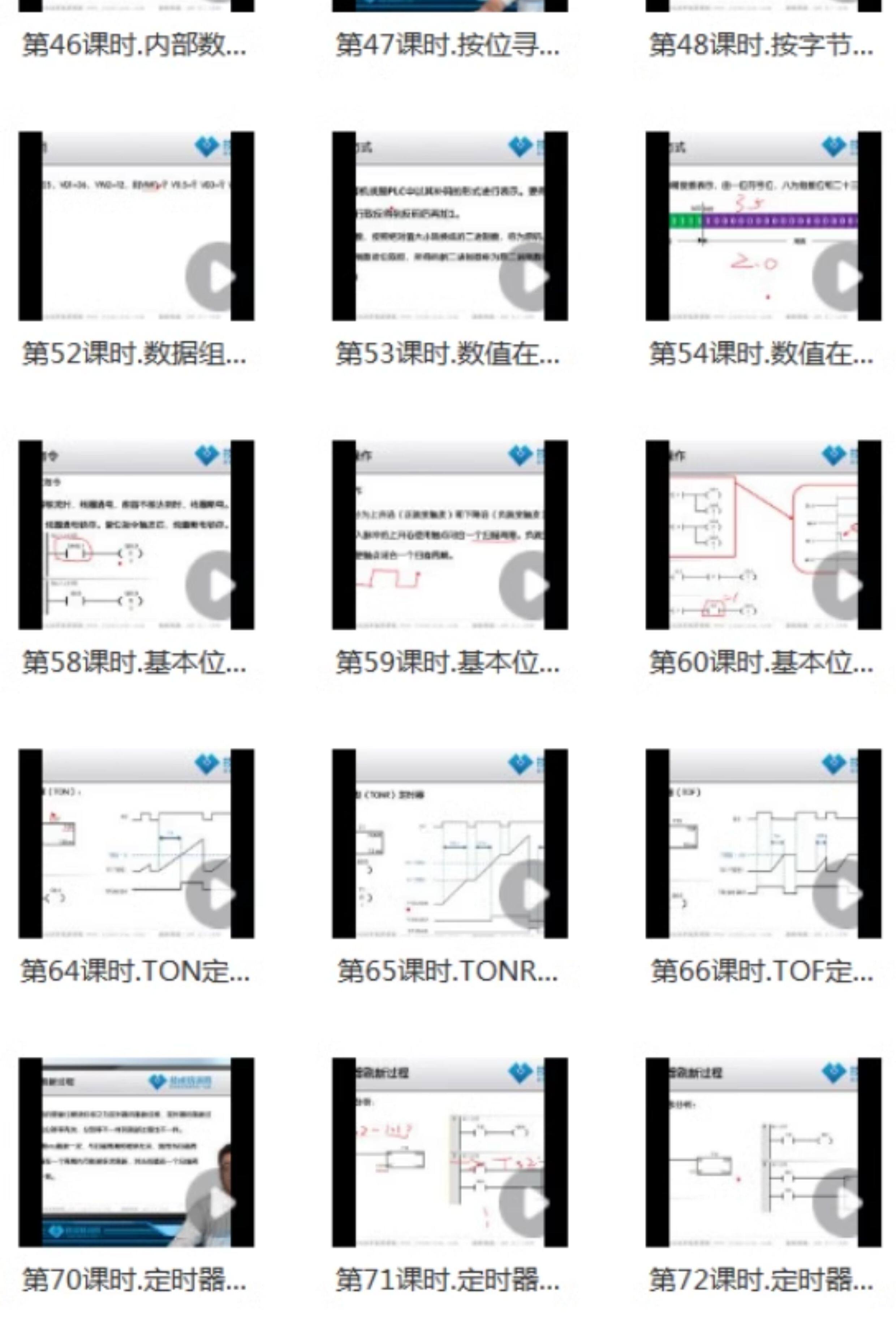

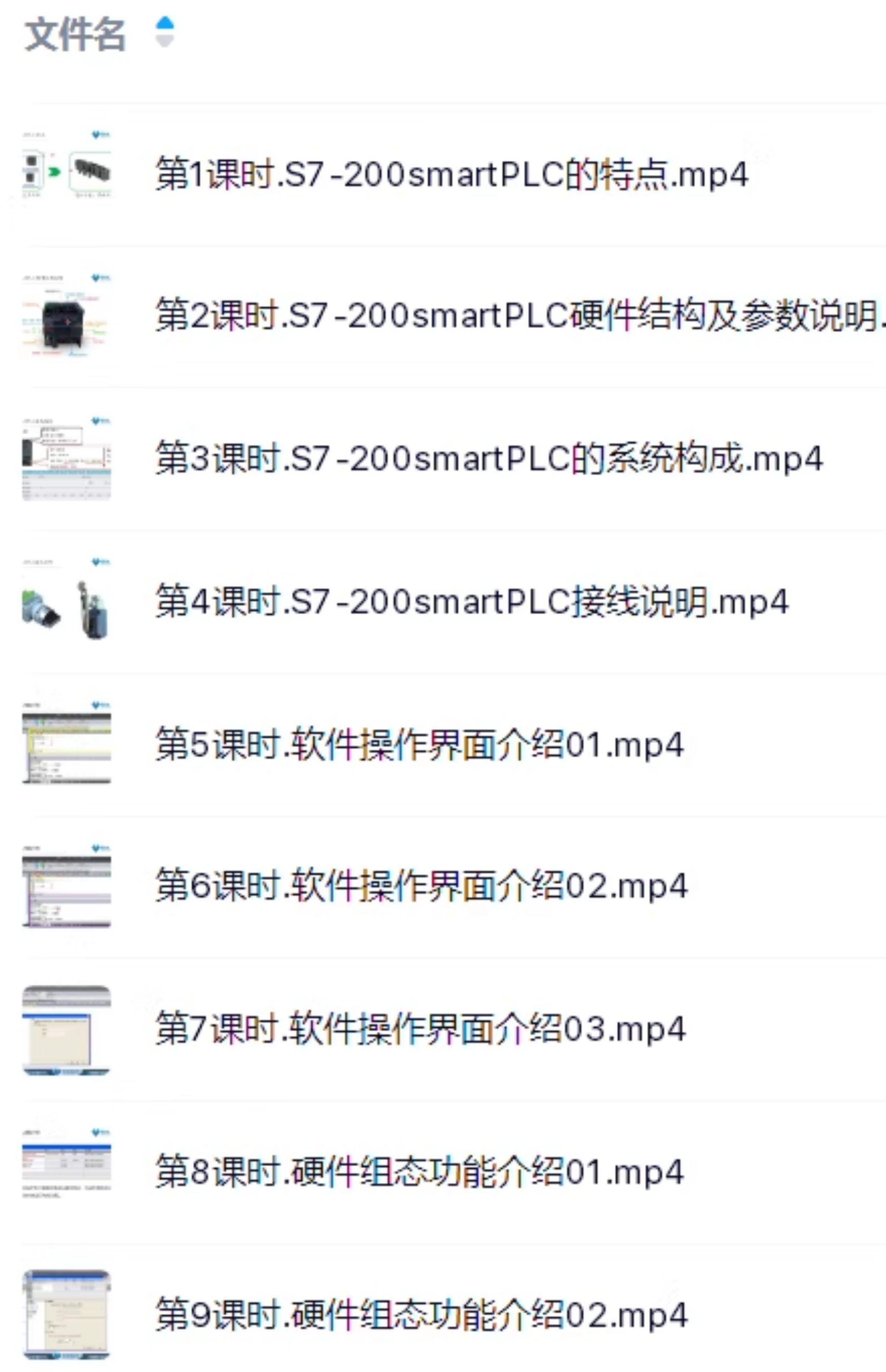

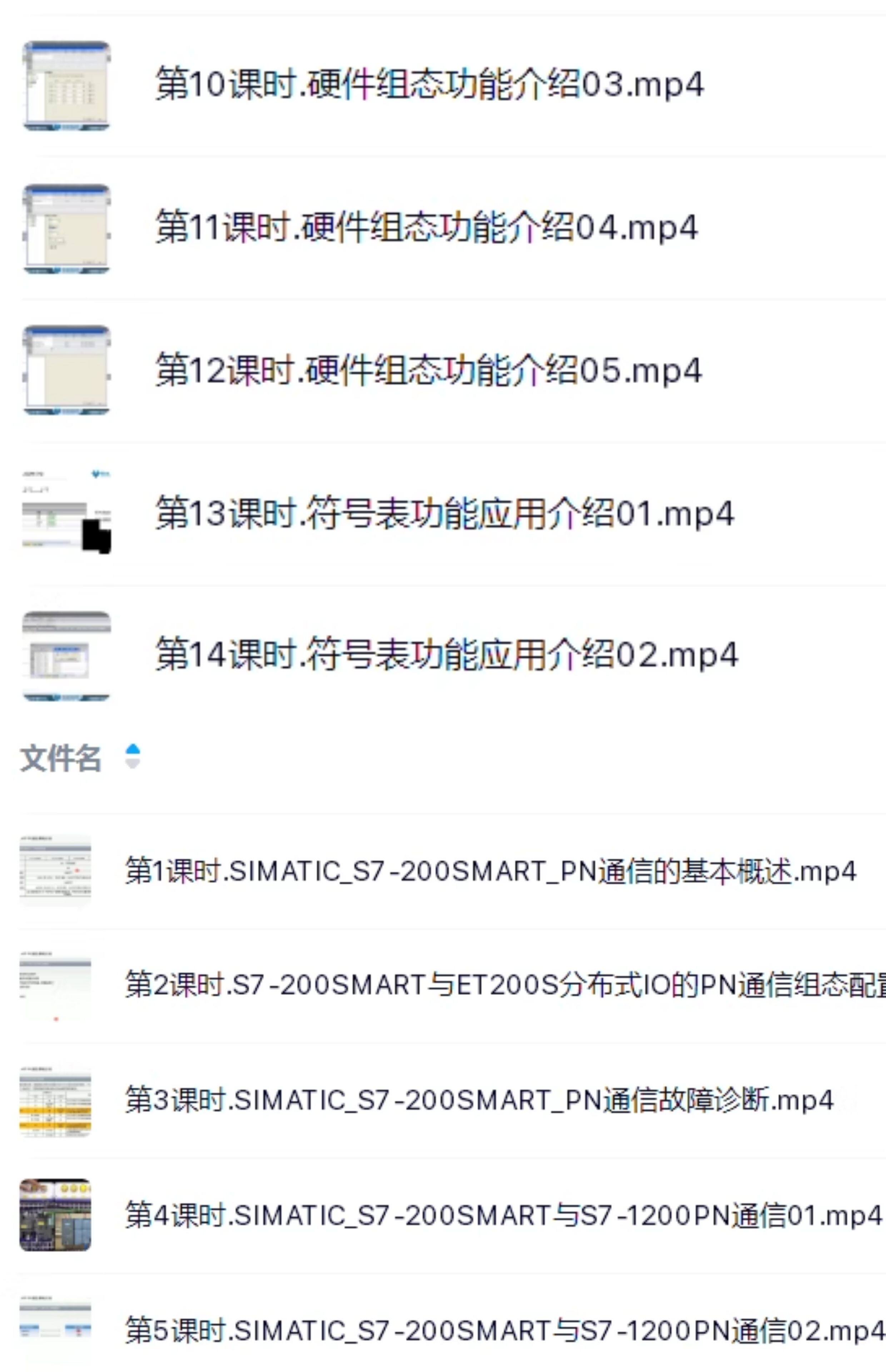

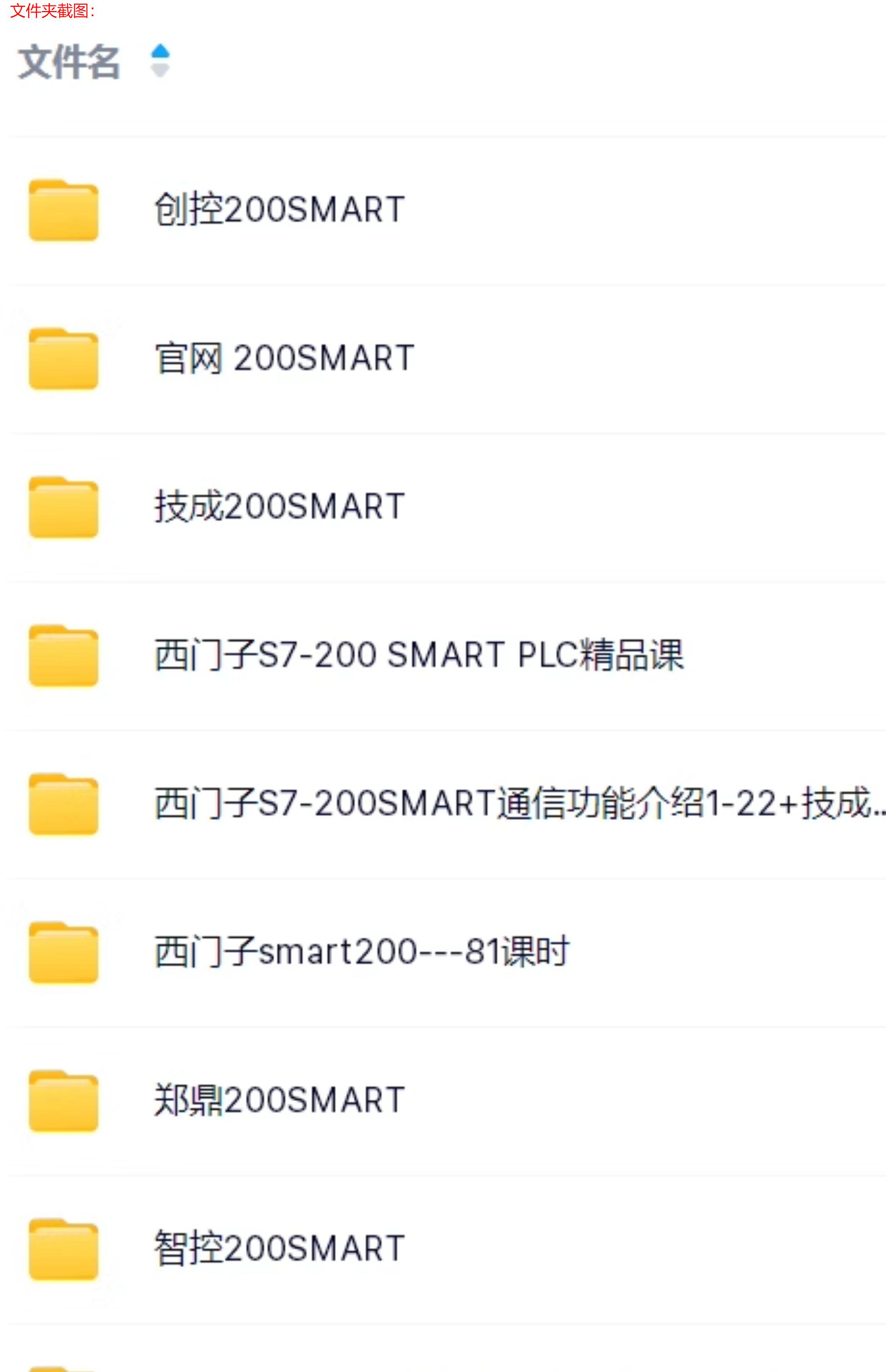

八、有贈送PLC編程視頻教程資料資源90G容量以上,至少包含以下內容:
1 、西門子PLC s7-200 SMART入門版視頻教程38講 (2.2G)
2 、西門子S7-200SMARTPLC編程應用入門72講(3.0G)
3 、西門子S7-200 SMART PLC精品課120講(14.9G)
4 、西門子S7-200SMART通信功能介紹22講(3.8G)
5 、西門子smart200基礎與提高教程81課時(3.2G)
6 、西門子S7-200smart現場課74課時(31.2G)
7 、西門子S7-200smart PLC高級應用班18課(6.5G)
8 、S7-200smart編程入門綜合應用33課全(8.1G)
9、 S7-200SMART高速脈沖輸入輸出功能介紹15課(5.3G)
10、 SMART PLC通信案例精講8課時 (780M)
11、200SMART編程視頻中級教程26課(10.8G)
